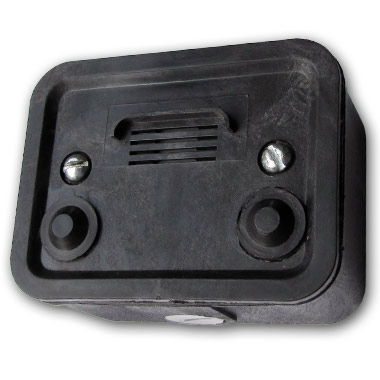

Устройство переговорное выносное УПВ

Устройство переговорное выносное обеспечивает коммутацию встроенного в него угольного микрофона, внешнего громкоговорителя и цепи вызова в системе парковой связи громкоговорящего оповещения.

Вызов осуществляется нажатием кнопки КнВ, расположенной на крышке корпуса. При этом замыкается цепь вызова (контр.1-2 колодки клеммной), что вызывает срабатывание элементов вызова в системе ПСГО.

Разговор осуществляется нажатием кнопки КнР, расположенной в нижней части корпуса. При этом замыкается цепь подключения громкоговорителя ( контакты 4-5 колодки клеммной), а встроенный в УПВ микрофон подключается к линии связи (контакты 2-3).

Электрические характеристики:

• Питание УПВ осуществляется от источника постоянного тока номинальным напряжением 24 В ±10%;
• Рабочий диапазон частот от 300 до 3400 Гц;
• Неравномерность частотной характеристики не более 2 дБ;
• Номинальный уровень сигнала на выходе «Линия» на нагрузке 600 Ом 0 дБ;
• Ток потребления в режиме передачи не более 25 мА;
• Электрическая прочность изоляции между всеми токонесущими частями и корпусом не менее 1500 В.

Комплект поставки:

• Устройство переговорное УПВ;
• Техническое описание и инструкция по эксплуатации;
• Схема подключения;

Общие характеристики:

• Масса УПВ 0,300 кг;
• Габаритные размеры изделия (110?84?57) мм;
• Средний срок службы изделия не менее 10 лет;

Гарантийные обязательства:

• Срок гарантии 1 год
