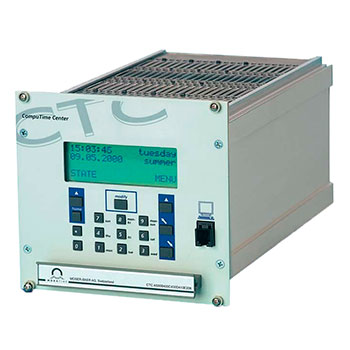

Часовая станция MOBATIME серии CTC

Часовая станция MOBATIME серии CTC
  • Photo

    Область применения:
  • часовые станции MOBATIME серии CTC предназначены для создания систем единого времени среднего размера.


  • Запросить цену

Часовые станции MOBATIME серии CTC предназначены для создания систем единого времени среднего размера. Модульная структура, встроеный ЖКИ, удобный пользовательский интерфейс, управление с помощью меню

Технические характеристики
1. Выходы синхронизации вторичных часов:
количество выходов определяется набором фунциональных модулей
тип линии определяется набором фунциональных модулей
тип сигнала определяется набором фунциональных модулей
независимый выбор типа линии, сигнала и часового пояса +
контроль значения тока на линии с выдачей сигнала ошибки +
автоматическая защита линий от перегрузки +
2. Программируемые релейные выходы:
количество выходов определяется количеством фунциональных модулей АВ 9.0.0
общее количество программируемых релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine) 64
максимальное количество программ недельных циклов 99
общее количество командных строк в программах 1000
шаг программы коммутации реле 1 мин.
длительность коммутации типа «подача сигнала» 1-99 сек.
количество логических входов, влияющих на исполнение программ реле по схеме И/ИЛИ 3
3. Контроль и управление:
4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью +
цифровая клавиатура с навигацией с помощью меню и выбором языка меню EN, DE, FR, RU
загрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm COM1
мониторинг со стороны MTC-CAS (порты RS232/RS422) +
мониторинг по LAN 10Мбит/сек. (SNMP) и E-Mail с модулем AB 1.3.3
управление по LAN 10Мбит/сек. (Telnet Server) с модулем AB 1.3.3
выход реле («сухой контакт») для выдачи сигналов об ошибках +
4. Системные часы:
точность хода без внешней синхронизации, при температуре 20±5°С 0,1 сек./сутки
автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации +
автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время) +
количество предустановленных часовых поясов 80
количество программируемых часовых поясов 20
пассивный запас хода (хранение шкалы времени) 15 лет
5. Источники внешней синхронизации:
приёмник DCF 77, MSF 60 (активная токовая петля) DCF вход
источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231) DCF вход
порт RS232, информационные сообщения в формате IF482 COM1
порт RS422, информационные сообщения в формате IF482, TSIP, NMEA COM2
модуль CAS часовой станции MTC (порты RS232/RS422) COM1, COM2
LAN 10Мбит/сек. (SNTP, NTP) с модулем AB 1.3.3
6. Выходы каскадирования:
синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В) DCF выход
информационные сообщения в формате IF482 (RS232) COM1
информационные сообщения в формате IF482 (RS422) COM2
LAN 10Мбит/сек. (SNTP, NTP) с модулем AB 1.3.3
7. Питание:
допустимый диапазон сетевого напряжения, 50 Гц ~ 100 В - 264 В
максимальная потребляемая мощность при сетевом питании 100 ВА
номинальное входное напряжение при питании от внешнего источника постоянного напряжения 24 В, 48 В или 60 В (при 48 В и 60 В - использование Mobaline и питание GPS от CTC не допускается)
