Контроллеры логические Серия ИР

Контроллеры логические Серия ИР

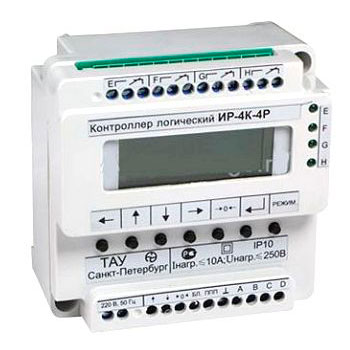

  • Photo

Область применения: могут использоваться для управления:

  • вентиляцией,
  • холодильным оборудованием,
  • испытательным оборудованием
  • технологическим оборудованием,
  • воротами,
  • светофорами,
  • литьевыми машинами
  • могут использоваться в системах регулирования

  • Запросить цену

Контроллеры логические (интеллектуальные реле) серии "ИР" предназначены для коммутации электрических цепей по вводимой пользователем программе.

Они предназначены для использования в несложных системах автоматики. Могут применяться вместо устаревших релейных устройств а также, в некоторых случаях, взамен импортных логических контроллеров типа LOGO и т.п.

Контроллеры имеют простой и понятный пользовательский интерфейс, не требуют знания языков программирования. Для ввода программы в контроллер не требуются специальные программные продукты и компьютер. Достаточно кнопок на лицевой панели контроллера.

Контроллеры могут использоваться для управления вентиляцией, холодильным, испытательным и технологическим оборудованием, воротами, светофорами, литьевыми машинами. Могут использоваться в системах регулирования. Можно использовать контроллеры для управления объектом сразу по нескольким параметрам, можно - в качестве многоканального таймера, терморегулятора и т.д.

Контроллер по шагам исполняет записанную в него пользователем управляющую программу. Каждый шаг записывается в свою ячейку памяти. Программа записывается в энергонезависимую память и сохраняется неограниченно долго при отсутствии сетевого напряжения.

Контроллер имеет 4 логических входа для подключения внешних управляющих контактов и 4 релейных выхода типа "переключающий контакт".

Выпускаются 4 модификации контроллера. Они различаются по алгоритму работы и по виду подключаемых входных сигналов.

Логическое условие на каждом шаге может содержать до 5-ти операндов. В условии могут использоваться логические функции:

"&" - "логическое И",

"V" - "логическое ИЛИ".

В качестве операндов в условии могут использоваться значения состояния 4-х входов, их логических инверсий (отрицаний) и таймера. Условие записывается без скобок. Истинность его вычисляется по правилам Булевой алгебры. В простейшем случае условие может состоять из одного операнда, либо вообще не иметь операндов (безусловный переход).

Таймер контроллера работает в режиме обратного счета. При достижении значения 00 час 00 мин 00,0 с таймер останавливается и принимает состояние, соответствующее "логической 1".

Контроллер имеет также входы управления, которые могут использоваться для внешнего пуска, останова, сброса (перехода к началу программы) и блокировки срабатывания выходных контактов.

Контроллер имеет вход для разрешения/запрета запуска исполнения программы при подаче питания.

В контроллере используется 4-строчный жидкокристаллический индикатор с подсветкой, на который выводятся все необходимые параметры. Текущее состояние выходных каналов выводится на светодиоды.

По алгоритму работы различают:

Контроллеры без ветвления. (Обозначение ИР-4Х-4Р).

Реализуют линейные или циклические алгоритмы без ветвления. На каждом шаге задается логическое условие, после выполнения которого, выходы контроллера устанавливаются в заданное состояние, и происходит переход к следующему шагу.

Контроллеры с ветвлением. (Обозначение ИРВ-4Х-4Р).

Реализуют линейные, циклические и разветвляющиеся алгоритмы. На каждом шаге задаются основное и альтернативное логические условия. Если выполняется основное условие, то выходы контроллера устанавливаются в заданное для этого случая состояние и происходит переход к следующему шагу. Если основное условие не выполняется, то аналогично проверяется выполнение альтернативного условия.

По виду подключаемых входных сигналов различают:

  • Контроллеры с логическими входами. (Обозначение ИР(В)-4К-4Р).
  • Контроллер имеет 4 входа для подключения внешних управляющих "сухих" контактов.
  • Контроллеры с универсальными входами. (Обозначение ИР(В)-4А-4Р).




Контроллер имеет 4 входа, к каждому из которых можно подключать либо внешние управляющие "сухие" контакты, либо источник напряжения (датчик) 0…+5 В, либо источник тока (датчик) 0…20 мА.

Разновидности контроллеров:
ИР-4К-4Р Для использования в несложных системах автоматики. 4 логических входа для подключения внешних управляющих контактов и 4 релейных выхода типа "переключающий контакт"; пошаговое исполнение записанной программы; логическое условие на каждом шаге - функция состояния входов и таймера; значение таймера для каждого шага от 0,1 с до 99 час 59 мин 59,9 с; максимальное число шагов (ячеек памяти) - 100; нагрузка до 10 А; 4-хстрочный ЖК-индикатор. Ввод программы - кнопками на лицевой панели. Не требуется компьютер и знание языков программирования. Реализует линейные или циклические алгоритмы без ветвления.
ИРВ-4К-4Р То же, что "ИР-4К-4Р", но на каждом шаге могут задаваться 2 условия - основное и альтернативное. Соответственно, реализуются линейные, циклические и разветвляющиеся алгоритмы.
ИР-4А-4Р То же, что "ИР-4К-4Р", но имеет 4 универсальных входа, к каждому из которых можно подключать либо внешние управляющие "сухие" контакты, либо источник напряжения (датчик) 0…+5 В, либо источник тока (датчик) 0…20 мА.
ИРВ-4А-4Р То же, что "ИРВ-4К-4Р", но имеет 4 универсальных входа, к каждому из которых можно подключать либо внешние управляющие "сухие" контакты, либо источник напряжения (датчик) 0…+5 В, либо источник тока (датчик) 0…20 мА.
Технические характеристики
Максимальное число шагов программы (ячеек памяти контроллера) 100
Диапазон значений таймера от 0,1 с до 99 час 59 мин 59,9
Дискретность 0,1 с.
Длительность шага контроллера 0,1 с
Абсолютная погрешность таймера не более (1,5х10-5хТ+0,1) с, где Т - длительность временного интервала таймера.
Нагрузочная способность выходных контактов до 10 А (220 В, 50 Гц) на активную нагрузку.
Питание сеть переменного тока 220 В, 50 Гц, возможны исполнения на другие напряжение питания
Мощность, потребляемая от сети переменного тока не более 3 Вт
Диапазон рабочих температур -10...+40 °С
Крепление на стене либо на DIN-рейке
Габариты корпуса 92х90х56 мм
Масса не более 0,3 кг
Срок гарантии 25 месяцев
Производство: Россия
