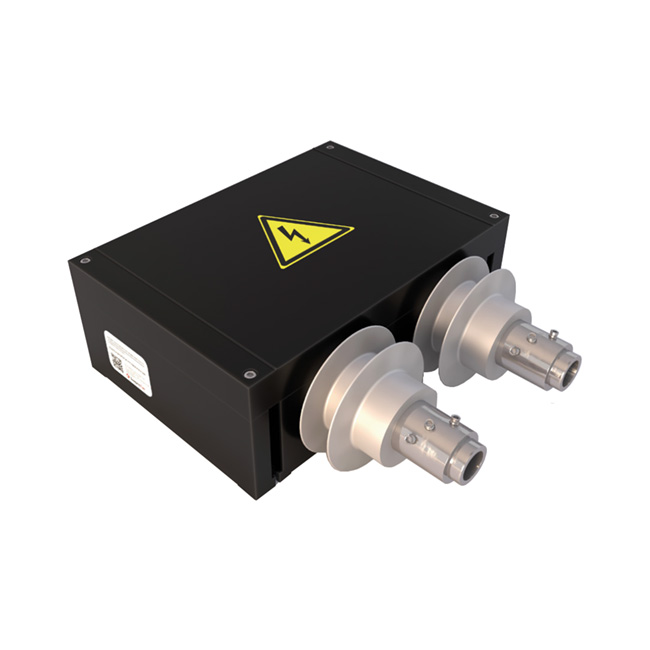

Коробка транспозиции КТП-О/ЗМЛ, однофазная

Назначение коробки транспозиции

Вследствие определенных условий доля потерь активной мощности может быть соизмерима или превышать до нескольких раз потери мощности в жиле, которые в нормальном режиме эксплуатации кабеля должны быть минимальны. Подобное может происходить при:

• высоких значениях токов короткого замыкания,
• неверно подобранных характеристиках экрана кабеля,
• а также при возникновении в кабеле значительной доли токов нулевой последовательности.

Более того, тепловая энергия, выделяемая экраном в случае высоких потерь, вызывает преждевременное старение изоляции, что может привести к быстрому выходу кабеля из строя.

Одним из эффективных способов снижения потерь активной мощности в экранах кабельных линий номинальным напряжением 6-500 кВ является транспозиция экранов жил кабелей. Оптимальное и эффективное конструктивное решение данного метода – транспозиционная коробка производства компании ЭнергоТэк.

Коробки однофазные ЭнергоТэк предназначены для снижения активных потерь и снижения рабочей температуры в протяженных кабельных линиях (от и более 1 км) и устанавливаются на каждую токоведущую жилу кабеля номинальным напряжением от 6 до 500 кВ включительно. Модификация КТП-О/ЗМЛ применяется для организации заземления в точках сопряжения между циклами транспозиции, назначением которой является исключение появления электромагнитных наводок, вызванных рабочим током промышленной частоты.

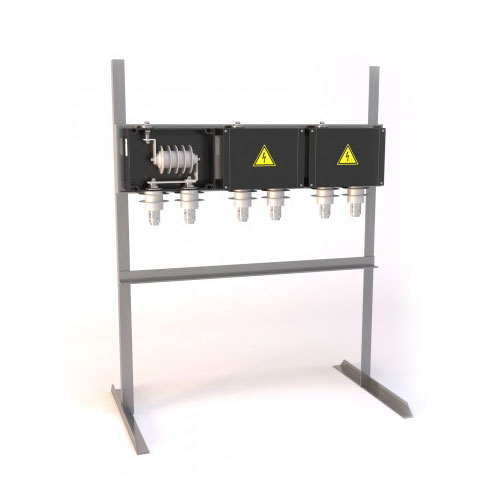

Устройство однофазной коробки транспозиции

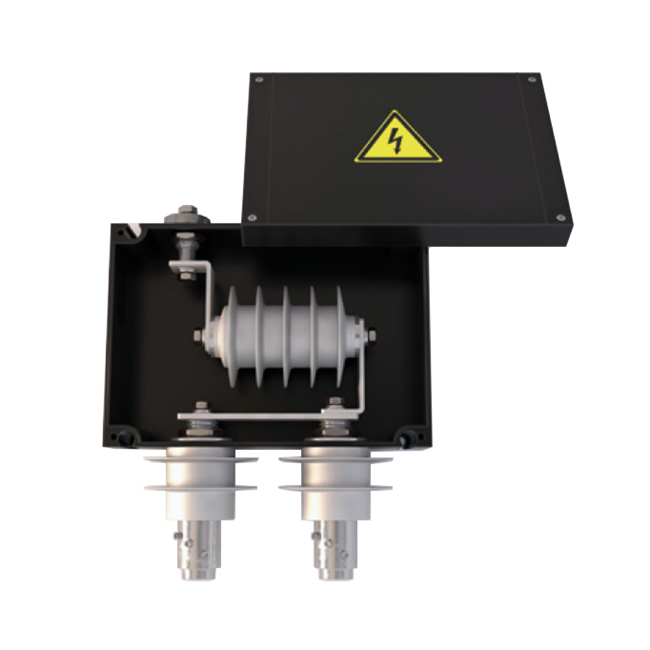

Представляет собой герметичный пластиковый малогабаритный ящик, оснащенный двумя проходными изоляторами (ввод и вывод), соединенными последовательно, и выводом болта заземления, подсоединенного параллельно напрямую или через ОПН в зависимости от модификации. Экраны смежных фаз подсоединяются к вводу и выводу коробки болтовым соединением и заземляются.

Достоинства транспозиционных коробок КТП-О/ЗМЛ

• широкая область применения устройства;
• малые габаритные размеры;
• простота монтажа;
• разнообразие допустимых методов прокладки кабельных линий;
• герметичное исполнение IP68, позволяющее производить монтаж под водой;
• пластиковый корпус, не требующий заземления;
• однофазное исполнение, позволяющее реализовывать схему как неполного, так и полного цикла транспозиции.

Таким образом, сочетая в себе элегантное техническое решение, надежность, простоту конструкции и разнообразие применения, данное устройство может многократно снизить потери мощности, обезопасить от непредвиденных отказов в работе и улучшить экономические показатели системы электроснабжения в целом.
