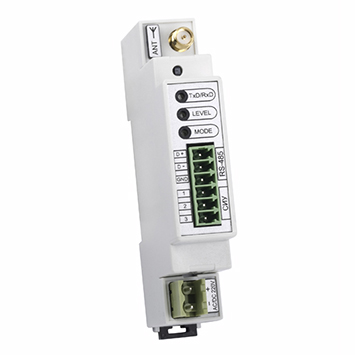

Модем AnCom RZ/B

ZigBee модемы AnCom RZ/B в комплекте с ПО для пуско-наладкипредназначены для развертывания локальных беспроводных радиосетей топологии MESH c автоматической ретрансляцией передаваемых данных – для обеспечения адресного доступа к удаленным объектам промышленной автоматизации и диспетчеризации (приборы учета, контроллеры, корректоры, датчики и т.п.) со стороны управляющего терминала (компьютер, сервер, контроллер).

ZigBee/IEEE 802.15.4 – открытый глобальный стандарт локальных (персональных) беспроводных радиосетей в нелицензируемом частотном диапазоне (2,4 ГГц).

Решением ГКРЧ от 19 августа 2009 г. N 09-04-07 (Приложение №1) определена допустимая мощность для персональных радиосетей на основе технологии ZigBee (2400-2483,5 МГц) в 100 мВт для использования внутри зданий, складских помещений и производственных территорий. Использование ZigBee (100 мВт) вне помещений определено для целей сбора информации телеметрии в составе автоматизированных систем контроля и учета ресурсов или систем охраны.

Основные особенности стандарта: работа на относительно небольших скоростях, высокая дальность передачи сигнала, низкое энергопотребление, формирование самоорганизующихся и самовосстанавливающихся ячеистых (mesh) структур покрытия сети и с поддержкой автоматической ретрансляции передаваемых данных.

Модемы AnCom RZ/B в комплекте с ПО для развертывания и пуско-наладки локальной сети представляют собой законченное решение для организации беспроводного адресного доступа к удаленным объектам автоматизации и диспетчеризации (приборы учета, контроллеры, корректоры, датчики и т.п.) со стороны управляющего терминала (компьютер, сервер, контроллер).

Модемы AnCom RZ/B используют спецификацию ZigBee PRO, расширяющую возможности оригинального стандарта ZigBee, в частности, за счет значительного увеличения дальности действия, большей простоты в использовании и поддержки сетей большего размера.

• Беспроводная локальная радиосеть в нелицензируемом диапазоне частот;
• Спецификация ZigBee PRO: простота в использовании и поддержка сетей большего размера;
• Надежный и безопасный прозрачный канал обмена данными между удаленными объектами и диспетчерским ПО;
• Поддержка различных типов управляющих терминалов:
  • адресный доступ к узлам сети со стороны диспетчерского ПО (ОС Windows);
  • адресный доступ к узлам сети со стороны управляющего контроллера по Modbus RTU;
  • широковещательная ретрансляция пакетов данных со стороны управляющего контроллера;
  • двухканальный адресный повторитель состояния контактов;
• Поддержка сетевых топологий: точка-точка, звезда, mesh;
• Автоматическая ретрансляция передаваемых данных (создание зон сплошного информационного покрытия в масштабах кварталов, районов и небольших населенных пунктов);
• Высокая дальность передачи сигнала за счет использования мощного передатчика 63 мВт (до 90 м внутри помещений и до 4 км в зоне прямой видимости между соседними узлами);
• Поддержка широкого парка объектов телемеханики, телеметрии и учета (RS-232 и RS-485);
• Доступ к входам/выходам системы измерения и управления (СИУ) модема по Modbus: сбор показаний с аналоговых и цифровых датчиков, а также управление реле;
• Встроенный адаптер первичного питания;
• Программная поддержка полного цикла развертывания сетей ZigBee;
• Набор технологических утилит для пуско-наладки и диагностики модема.

Технические характеристики

• Нелицензируемый диапазон частот 2,4 ГГц (2405-2480 МГц), 15 каналов;
• Расширенные возможности стандарта ZigBee PRO;
• Полностью функциональное устройство (FFD);
• Поддержка различных типов управляющих терминалов:
  • адресный доступ к узлам сети со стороны диспетчерского ПО (ОС Windows);
  • адресный доступ к узлам сети со стороны управляющего контроллера по Modbus RTU;
  • широковещательная ретрансляция пакетов данных со стороны управляющего контроллера;
  • двухканальный адресный повторитель состояния контактов;
• Автоматическая ретрансляция передаваемых данных;
• Мощность передатчика: не более 63 мВт (+18 дБм);
• Чувствительность приемника - 102 дБм;
• Скорость передачи данных: 40 Кбит/с;
• Дальность передачи сигнала между соседними узлами:
  • в помещении – до 90 м;
  • на открытой местности – до 4000 м;
• Поддержка сетевых топологий: точка-точка, звезда, mesh;
• Поддержка mesh-сети в режиме «маршрутизатор»:
  • Высокая степень надежности (устойчивость сети к потере отдельных элементов);
  • Масштабируемость сети в режиме самоорганизации;
  • Автоматическая ретрансляция передаваемых данных;
  • Создание зон сплошного информационного покрытия большой площади;
• Поддержка mesh-сети в режиме «координатор»:
  • Формирование сети (задание сетевых настроек);
  • Хранение информации о сети и ее участниках;
  • Принятие решений о допуске новых участников;
• Тип интерфейса: RS-485 или RS-232 без гальванической развязки;
• Тип системы измерения и управления СИУ
  • «2ТС» – Телесигнализация. Опрос состояния дискретных датчиков:
    • 504 /GND /FC – один выход GND и два дискретных входа типа FC – "Сухие Контакты";
    • 504 /12V /FC – один выход +12V, ?60mA и два дискретных входа типа FC – "Сухие Контакты";
    • 504 /12V /4-20mA – один выход +12V, ?60mA и два токовых дискретных входа "4-20mA";
  • «2ТУ» – Телеуправление. Вкл/выкл нагрузки:
    • 604 /12V /OC – один выход +12V, ?60mA и два выхода типа OC – "Открытый Коллектор";
  • «2А» – Аналоговые измерения напряжения и тока:
    • 804 /12V /4-20mA – один выход +12V, ?60mA и два измерительных аналоговых входа "4-20mA";
    • 804 /3.3V /0-2V – один выход +3.3V, ?10mA и два измерительных аналоговых входа "0-2V";
  • Встроенный адаптер первичного питания ~ 85…264 VAC, = 110…370 VDC, или = 9-36 VDC; потребляемая мощность: не более 3 ВА;
  • Встроенный датчик температуры модуля;
  • Светодиодная индикация уровня сигнала, передаваемых данных и режима работы;
  • Рабочий диапазон температур: -40…+70°C;
  • RP-SMA соединитель со штыревой частью разъема для внешней антенны (волновое сопротивление нагрузки 50 Ом);
  • Пластмассовый корпус OKW (95*18*60 мм);
  • Крепление на DIN-рейку;
  • Вес (в упаковке) – 0,06 кг;
  • Технологическое ПО в комплекте поставки: утилита для тестирования и настройки ZigBee модуля;
  • Server RZ – коммуникационный TCP-сервер. Обеспечение адресного доступа к узлам сети со стороны диспетчерского ПО (ОС Windows).
    • служба Windows, графический пользовательский интерфейс;
    • создание канала связи с модемом-«координатором» напрямую или через шлюзы (например, GSM или Ethernet);
    • разрешение или запрет на добавление новых узлов в сеть (для предотвращения несанкционированного ввода в сеть новых устройств);
    • сканирование ZigBee модемов AnCom RZ в зоне покрытия;
    • привязка конкретного модема, оснащенного уникальным идентификатором, к определенному узлу системы (например, модем ID№XXXXX = дом №5, этаж 3);
    • занесение обнаруженных в процессе сканирования модемов в конфигурацию программного коммуникационного сервера;
    • поддержка диспетчерского программного обеспечения, работающего по TCP- или COM-портам;
    • настройка адресного доступа диспетчерского программного обеспечения к интерфейсам подключенных к модемам удаленных промышленных объектов, а также датчиков или исполнительных устройств;
    • оперативный обмен данными с удаленными промышленными объектами при минимизации времени доставки данных и нагрузки на сеть;
    • встроенный конвертор Modbus RTU <=> Modbus TCP;
    • доступ к портам телесигнализации по протоколу Modbus;
    • вывод информации о состоянии подключений (контроль соединения на TCP-портах);
    • регистрация и журналирование событий.
