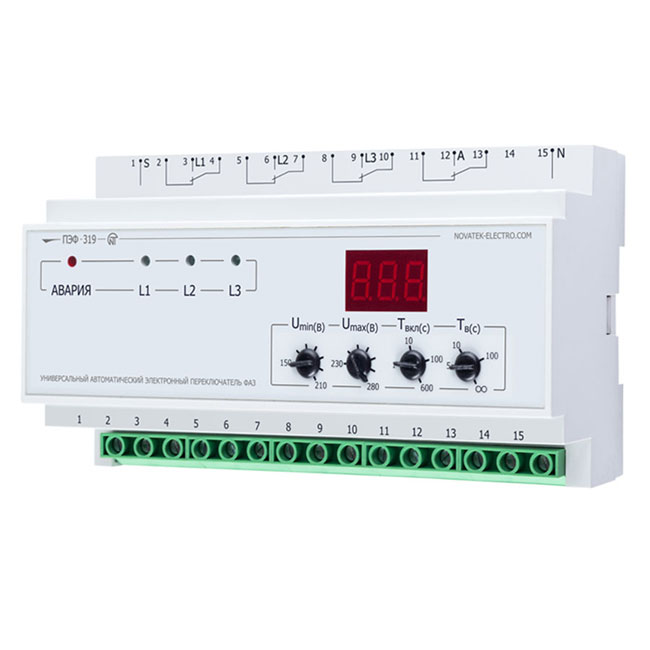

Переключатель фаз ПЭФ-319

Назначение автоматического переключателя фаз ПЭФ-319

Электронный переключатель фаз ПЭФ-319 применяется для осуществления бесперебойного питания однофазных потребителей, как бытовых, так и промышленных, от сети трехфазной нагрузки.

Основными достоинствами устройства являются следующие функции:

• Использование ПЭФ-319 позволяет обеспечить надежную защиту оборудования от недопустимых колебаний напряжения в сети.
• Возможность пользовательской настройки порогов и времени срабатывания переключателя позволяет задать значения, отвечающие рекомендованным для оборудования различного назначения.

Принцип работы переключателя фаз

Основные функции ПЭФ-319 следующие:

• Осуществление постоянного контроля значений напряжения на каждой из фаз (L1, L2, L3) трехфазной сети;
• Автоматическое включение и отключение нагрузки при выходе значения текущего напряжения за минимальный или максимальный пороги, заданные пользователем при настройке изделия.

Фаза L1 является приоритетной. Это означает, что, при условии нормальных параметров на всех фазах, питание однофазной нагрузки будет осуществляться через нее.

При выходе значения напряжения на фазе L1 за установленные пределы происходит переключение нагрузки на одну из двух оставшихся фаз. По возвращении параметров приоритетной фазы к норме начинается отсчет времени возврата и происходит переключение нагрузки.

В случае, если ни на одной из фаз параметры сети не соответствуют норме, ПЭФ-319 автоматически отключает питание потребителя. Переключение на фазу с недопустимыми показателями не производится. При отключенной нагрузке контроль значений всех фаз продолжется.

В отличие от модели ПЭФ-301, ПЭФ-319 оснащен цифровым дисплеем. Это позволяет устройству не только индицировать, какая именно фаза питает потребитель в текущий момент, но и отображать значение напряжения на этой фазе.
