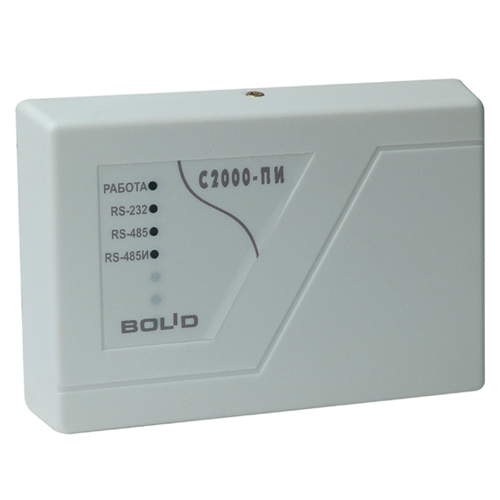

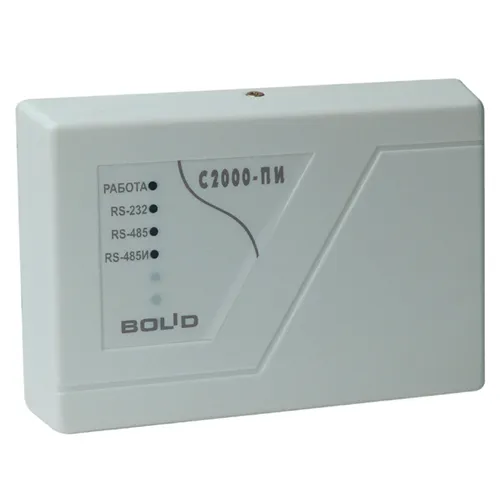

Преобразователь интерфейсов С2000-ПИ

Преобразователь интерфейсов С2000-ПИ
  • Photo

    Область применения
  • предназначен для гальванической изоляции и взаимного преобразования сигналов интерфейса RS-232 и сигналов двухпроводного магистрального интерфейса RS-485.


  • Запросить цену

Преобразователь интерфейсов RS-232/RS-485, повторитель интерфейса RS-485 с гальванической развязкой «С2000-ПИ» предназначен для преобразования сигналов интерфейса RS-232 в сигналы двухпроводного магистрального интерфейса RS-485, для удлинения и гальванической развязки линии интерфейса RS-485 с защитой от короткого замыкания. Электропитание ПИ осуществляется от USB-порта компьютера или от внешнего источника питания.

ПИ рассчитан на непрерывную круглосуточную работу. ПИ относится к восстанавливаемым, периодически обслуживаемым изделиям.

Функциональные возможности

  • Два выхода RS-485 – с гальванической развязкой и без нее
  • Удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания
  • Индикация приема/передачи данных и короткого замыкания линии интерфейса
  • Питание «С2000-ПИ» от USB-порта компьютера, через разъем клавиатуры или от любого внешнего источника постоянного тока напряжением от 10 до 28 В
Технические характеристики
Подключение к ПК кабель АЦДР.685611.088, входит в комплект
Тип подключения RS-485 клеммная колодка под винт, провод 0,2 до 2 кв. мм
Расстояние от С2000-ПИ до приборов ИСО «Орион» (во всех режимах работы) при скорости передачи данных 115200 бит/с - до 1 км,
при скорости 9600 бит/с – до 3 км
Индикация 1 индикатор режимов работы,
3 индикатора приема/передачи данных по интерфейсам
Питание прибора вар. 1 - от USB-порт компьютера по кабелю из комплекта поставки
вар. 2 - от внешнего источника постоянного тока напряжением от +10,0 до +28,0 В
Ток потребления не более 160 мА при питании от компьютера
не более 120 мА при питании от источника +12 В
не более 60 мА при питании от источника +24 В
Тип обмена данными полудуплексный
Скорость передачи данных 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Электрическая прочность изоляции до 1600 В в течение 1 минуты или до 2000 В в течение 1 с
Рабочий диапазон температур от минус 30 до +55 °C
Масса, не более 0,2 кг
Габаритные размеры 156x107x39 мм
Тип крепления настенный навесной или на DIN -рейку
Производитель: ЗАО НВП "Болид", Россия.
