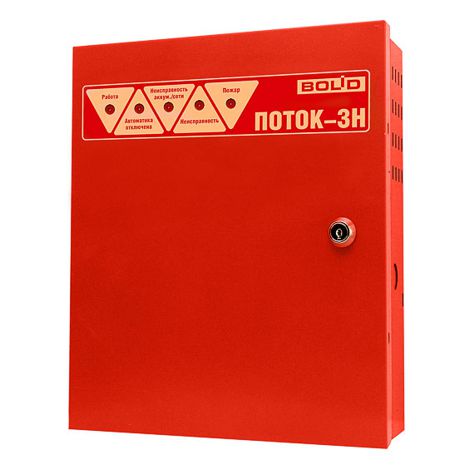

Прибор пожарный управления Поток-3Н

Прибор пожарный управления Поток-3Н
  • Photo

Область применения:

  • предназначен для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода для противопожарной защиты объектов промышленного и гражданского назначения.

  • Запросить цену

Прибор пожарный управления «Поток-3Н» предназначен для управления оборудованием насосной станции спринклерного, дренчерного, пенного пожаротушения или пожарного водопровода.

Работа прибора возможна только в составе ИСО «Орион» под управлением сетевого контроллера – пульта контроля и управления «С2000М» версии 2.03 и выше или АРМ «Орион Про»1.

Прибор управляет четырьмя пожарными агрегатами, в качестве которых могут использоваться основной и резервный пожарные насосы, жокей-насос (компрессор), пожарная электрозадвижка, дренчерная секция, автомат включения резерва (АВР) или индикация аварийного уровня. Набор пожарных агрегатов определяется конфигурацией прибора.

Число управляемых пожарных агрегатов можно увеличить за счёт подключения до 20 дополнительных приборов приёмно-контрольных охранно-пожарных «С2000-4» к внутреннему интерфейсу RS-485-2 прибора «Поток-3Н». Дополнительные агрегаты могут управляться по тактикам «Включить агрегат при пожаре» и «Отключить агрегат при пожаре».

Функциональные возможности устройства:

  • Может управлять технологическим оборудованием (вентиляция, лифты и т.д.) при помощи встроенного реле
  • Имеет 10 базовых конфигураций, а также позволяет создавать пользовательские конфигурации
  • Позволяет изменять время задержки перед запуском и условия блокировки автоматического запуска
  • Обеспечивает контроль входных и выходных цепей на обрыв и короткое замыкание, контроль состояния ШКП и выхода насосов на режим
  • Имеет развитую самодиагностику прибора с отображением неисправностей на внутренних индикаторах
  • Осуществляет контроль источников основного и резервного питания
  • Имеет механический замок на крышке прибора и осуществляет контроль вскрытия корпуса
  • Имеет встроенный звуковой сигнализатор
  • Имеет программируемые входные цепи с возможностью изменять пороги срабатывания и время перехода из одного состояния в другое
  • Обеспечивает автоматический запуск пожаротушения от датчиков давления, ручной запуск от датчиков ручного пуска, а также дистанционный запуск командой сетевого контроллера ИСО «Орион» - пульта «С2000М» или АРМ «Орион Про» (пульт «С2000» и АРМ «Орион» не поддерживают «Поток-3Н»)
  • Осуществляет передачу служебных и тревожных сообщений на пульт «С2000М» и АРМ «Орион Про» по интерфейсу RS-485 и передачу извещений «Пожар» и «Неисправность» при помощи выходов типа «сухой контакт»
  • Резервное питание прибора осуществляется от встроенной аккумуляторной батареи
a:2:{s:4:"TEXT";s:8176:"
Технические характеристики
Контролируемые цепи (КЦ) 18 входов
Макс. сопротивление проводов без учета оконечного сопротивления 100 Ом
Мин. сопротивление между проводами КЦ или между каждым проводом и землей 50 кОм
Сопротивление оконечного резистора 4,7кОм ± 5%
Напряжение на каждом входе КЦ 15 В ? 22 В
Ограничение тока при коротком замыкании КЦ 15 мА
Световая индикация 29 светодиодных индикаторов
Лицевая панель «Работа»
«Автоматика отключена»
«Неисправность аккум. / сети»
«Неисправность»
«Пожар»
Внутренняя панель 24 индикатора для расшифровки типа неисправностей
Встроенный звуковой сигнализатор не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса микроконтакт
Коммуникационный порт(для работы в ИСО «Орион») RS485-1, протокол Орион
Коммуникационный порт (для подключения ведомых «С2000-4» RS485-2, протокол Орион
Питание прибора, основное от 187 до 242 В (50 Гц ± 1%)
Питание прибора, резервное аккумуляторная батарея, 12 В, 7А·ч
Выход для питания внешних устройств стабилизированным напряжением (12 ± 2) В / 0,5 А
Выход для питания внешних устройств нестабилизированным напряжением (12…20) В / 0,5 А
Контролируемые выходы 4 шт.
Выходы управления насосами (П1, П2, П3) 24 В, 0,14 А
Выход управления насосом / иным пожарным агрегатом (П4) 24 В, 0,5 А
Неконтролируемые Выходы 7 шт.
Реле «Пожар», «Неисправность» 2 А, 30 V DC/0,5 А, 125 V AC
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д) 8 А, 30 V DC/8 А, 250 V AC
Выходы «НС1»… «НС4» (подключение светодиодов «Неисправность» на ШКП) 12 В, 10 мА
Рабочий диапазон температур от 0 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР30
Габаритные размеры 305х255х95 мм
Масса прибора не более 6 кг (без аккумуляторной батареи)
Средний срок службы 10 лет
Программирование прибора программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
";s:4:"TYPE";s:4:"HTML";}
Производитель: ЗАО НВП "Болид", Россия.
