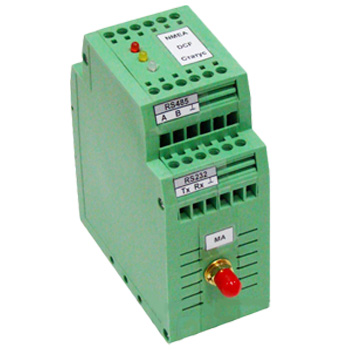

GPS-ГЛОНАСС приемник сигналов времени П-СВ2

GPS-ГЛОНАСС приемник сигналов времени П-СВ2
  • Photo

    Область применения:

  • Запросить цену

Приёмник сигналов точного времени двухсистемный П-СВ2 обеспечивает синхронизацию часовых систем и средств автоматики с помощью сигналов спутниковых группировок ГЛОНАСС и GPS. Приёмник формирует на основном выходе синхронизации DCF-сигнал типа пассивная «токовая петля». DCF-сигнал формируется с учётом часового пояса, устанавливаемого с помощью DIP-переключателя, расположенного внутри корпуса приёмника.

Кроме того, приёмник имеет два информационных выхода для подключения устройств, имеющих порты RS-232 и RS485. На эти порты выводятся сообщения GGA, GSA, GSV, RMC по протоколу NMEA-0183 для расширения возможностей использования приёмника.

Приёмник предназначен для совместной работы с часовой станцией ЧСР, первичными часами ЦП-1, ЦП-2, первично-вторичными цифровыми часами ЦПВ, реле времени и другими устройствами, использующими для синхронизации DCF-сигнал.

Устройство и работа

Приёмник сигналов точного времени П-СВ2 состоит из двух частей: собственно приёмника с источником питания в одном корпусе и магнитной антенны, подключаемой к приёмнику с помощью коаксиального кабеля длиной до 5м. Приёмник размещён в корпусе для установки на DIN-рельс. Приёмник имеет встроенный сетевой источник питания, но может быть запитан и от внешнего источника постоянного напряжения в составе другой аппаратуры.

Технические характеристики
Напряжение питания при использовании встроенного источника 220 В ± 10%, 50 Гц
Напряжение питания при использовании внешнего источника 9В…12В, 300 мА
Потребляемая мощность, не более 3 Вт
Диапазон рабочих температур –20...+70 °C
Диапазон устанавливаемых часовых поясов 0…+12 ч
Дискретность установки часовых поясов 1 ч
Максимальный ток нагрузки 70 мА
Максимальное коммутируемое напряжение 30В
Остаточное выходное напряжение в замкнутом состоянии, не более 8,5 В
Точность синхронизации импульсов DCF-сигнала по отношению к метке времени «1PPS», не хуже 100 мкс
Погрешность измерения координат при доверительной вероятности 0.95
по системе ГЛОНАСС ±20 м
по системе GPS ±15 м
в дифференциальном режиме ±3 м
Производитель: Россия
Файлы для загрузки:

Описание Дата и размер
Руководство по эксплуатации ГЛОНАСС.pdf 03.05.2016 12:25:43
196247 kb.
