Температурное реле ТР-100

Назначение реле температуры ТР-100

Температурное реле ТР-100 применяется для контроля и автоматического управления температурой промышленного оборудования. Широко используют изделие для защиты трехфазных сухих трансформаторов, двигателей и генераторов.

• Задать уставки срабатывания по четырем температурным датчикам и отключить нагрузку в случае выхода температуры одного или нескольких из них за установленные пределы.

• Включить вентиляцию при превышении допустимого порога по одному или нескольким каналам. Автоматическое отключение вентиляции происходит, когда датчик фиксирует снижение температуры до допустимого значения.

Устройство температурного реле ТР-100

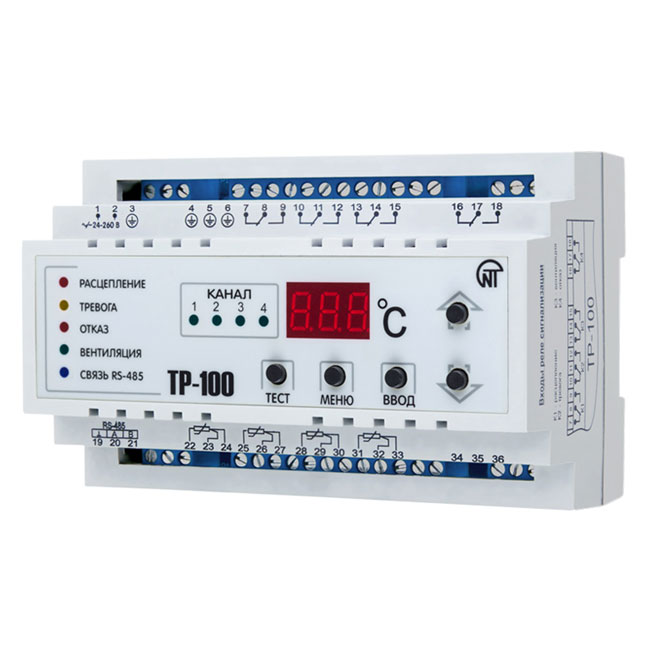

На лицевой панели прибора расположены светодиодные индикаторы, отображающие контролируемый канал и текущий режим работы.

Светодиод «Отказ» загорается в случае неисправности температурных датчиков или отсутствия питания.

Индикатор «Тревога» загорается, если значение температуры по одному из датчиков достигает допустимого установленного предела. При достижении температуры максимально допустимого значения загорается индикатор «Расцепление», и реле отключает питание оборудования, препятствуя дальнейшему повышению температуры.

Индикатор «Связь RS-485» отображает наличие подключения устройства к персональному компьютеру по протоколу Modbus. Для настройки реле через ПК необходимо использовать специальное программное обеспечение. Оно позволяет создать различные типы событий (повышение температуры, расцепление и т.д.), задать для них пороги температуры, а также настроить систему уведомлений по СМС или электронной почте.

Горящий индикатор «Вентиляция» индицирует включенное состояние вентилятора.

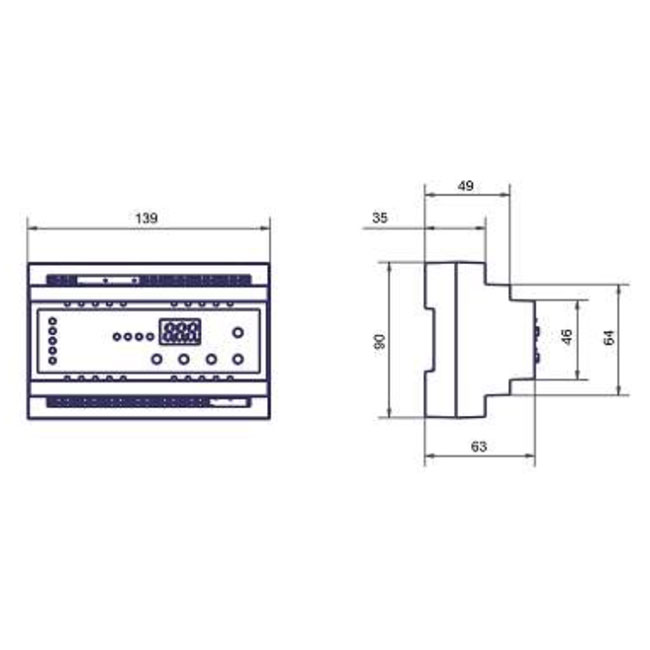

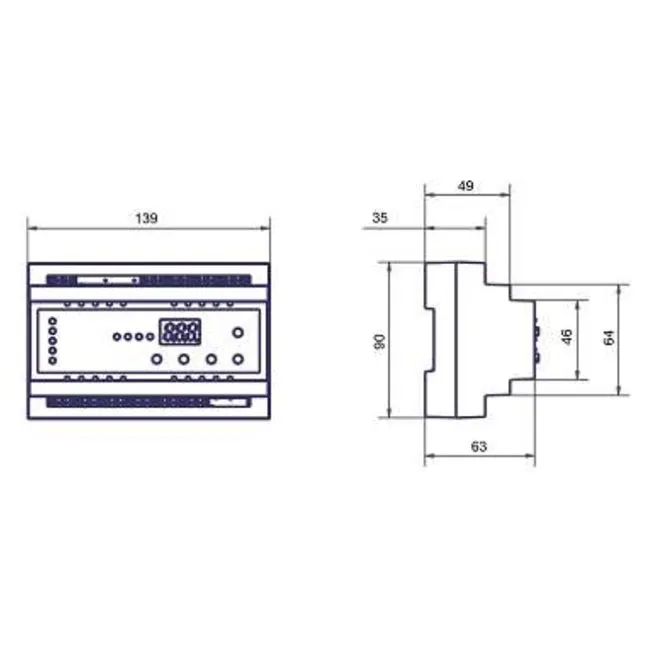

Корпус изделия выполнен из пластика и составляет 9 модулей типа S. Предусмотрено крепление на стандартную DIN-рейку.

Установка реле может осуществляться как на корпус трансформатора, при его наличии, так и на панель релейной защиты.

Другие модели температурных реле смотрите в разделе Регуляторы температуры.

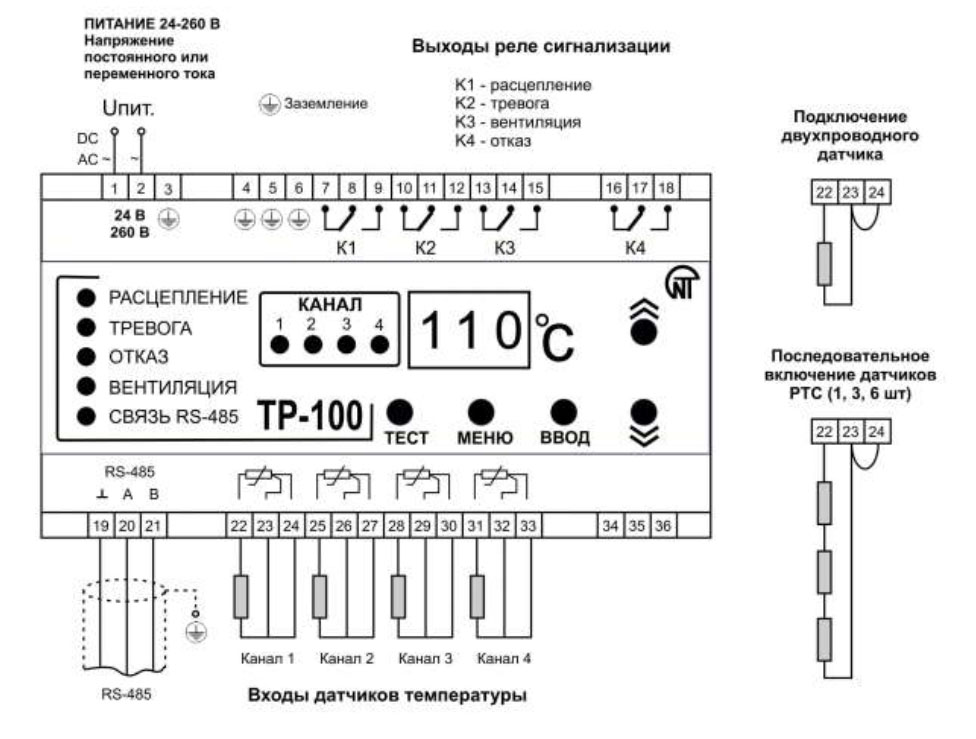

Подключение температурного реле ТР-100
