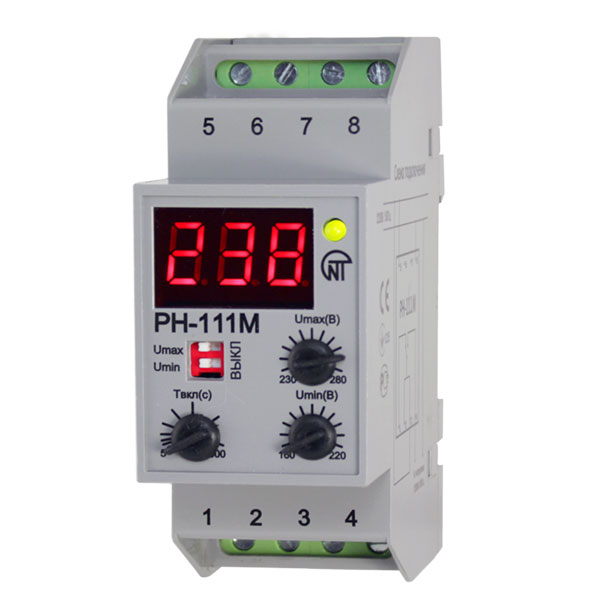

Реле контроля напряжения РН-111М, однофазное

Однофазное реле напряжения РН-111М предназначено для автоматического отключения однофазной нагрузки при недопустимых колебаниях напряжения в сети. При восстановлении параметров сети происходит автоматическое включение нагрузки.

Реле РН-111М может находиться в следующих состояниях:

• Нормальная работа. Нагрузка включена, горит индикатор включения нагрузки, а на трехразрядном индикаторе отображается значение контролируемого напряжения.
• Авария. Нагрузка отключена, индикатор включения нагрузки не горит, на трехразрядный индикатор выводится значение контролируемого напряжения в мигающем режиме.
• Индикация времени АПВ. Нагрузка отключена, индикатор включения нагрузки не горит, на трехразрядный индикатор выводится время в секундах, оставшееся до окончания выдержки времени АПВ и горит точка в младшем разряде индикатора. После завершения времени АПВ изделие перейдет в состояние Нормальная работа при условии нормального напряжения на входе.

РН-111М может работать в четырех независимых режимах:

1. Реле минимального напряжения (при включенном переключателе Umin и выключенном пере-ключателе Umax): изделие переходит в состояние Авария при снижении входного напряжения ниже порога срабатывания по минимальному напряжению Umin;
2. Реле максимального напряжения (при включенном переключателе Umax и выключенном пе-реключателе Umin): изделие переходит в состояние Авария при повышении входного напряже-ния выше порога срабатывания по максимальному напряжению Umax;
3. Реле напряжения (при включенных переключателях Umin и Umax): изделие переходит в состо-яние Авария при снижении входного напряжения ниже порога срабатывания по минимальному напряжению или при повышении входного напряжения выше порога срабатывания по макси-мальному напряжению;
4. Реле времени с задержкой на включение (при выключенных переключателях Umin и Umax).

Обратите внимание! Изделие имеет класс защиты корпуса IP40 и не предназначено для использования в условиях:

• Сильных механических воздействий и вибрации;
• Повышенной влажности (более 80%);
• Сильного загрязнения (жиром, пылью и пр.);
• Содержания в воздухе щелочей, кислот и прочих химических веществ, способных вызывать коррозию пластмасс.

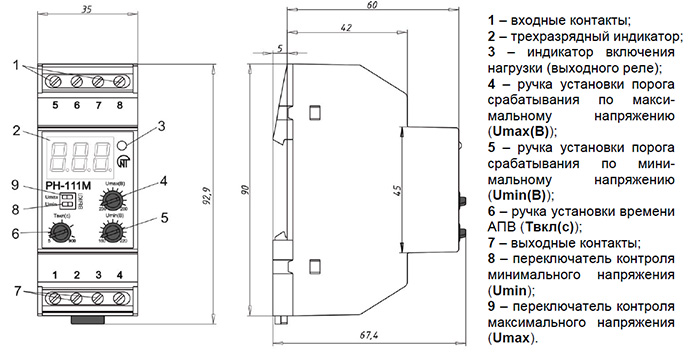

Реле напряжения РН-111М - габаритные размеры и органы управления
