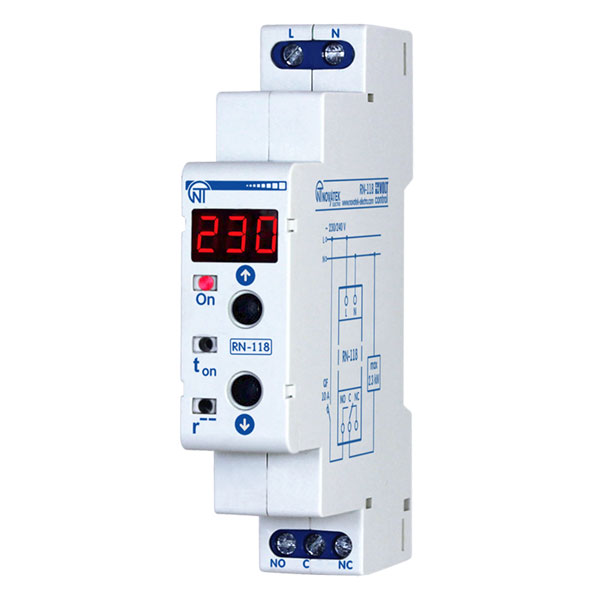

Реле контроля напряжения РН-118, однофазное

Однофазное реле напряжения РН-118 производства компании Новатек-Электро используется для отключения бытовой и промышленной техники при недопустимых перепадах напряжения сети с последующим включением нагрузки после восстановления параметров.

Функциональные возможности РН-118:

• Фиксация максимального и минимального значения напряжения с момента подачи напряжения питания на изделие или с момента последнего просмотра запомненных значений;
• Индикация действующего значения входного напряжения и состояния выходных контактов реле;
• Автоматическое отключение однофазной нагрузки и последующее ее включение.

При мощности нагрузки до 2,3 кВт (ток до 10 А) отключение производится непосредственно изделием, выходные контакты которого включены в разрыв питания нагрузки. При большей мощности отключение производится магнитным пускателем соответствующей мощности, в разрыв цепи питания катушки которого включены выходные контакты изделия (МП в комплект поставки не входит).

Реле напряжения РН-118 функционирует в следующих состояниях:

Нормальная работа. Нагрузка включена, горит светодиодный индикатор включения нагрузки, на дисплей выводится значение текущего напряжения сети.
Авария. Нагрузка отключена. Светодиодный индикатор не горит. Значение напряжения выводится на дисплей в мигающем режиме.
Индикация времени АПВ. Нагрузка отключена, индикатор не горит. На дисплее отображается время в секундах, оставшееся до конца времени АПВ.

РН-118 имеет четыре независимых режима работы:

• Реле напряжения;
• Реле минимального напряжения;
• Реле максимального напряжения;
• Реле времени с задержкой на включение.

Подробное описание всех режимов и состояний изделия, а также развернутое описание и полные технические характеристики вы найдете в Технической документации.
