Реле контроля фаз РНПП-311-1

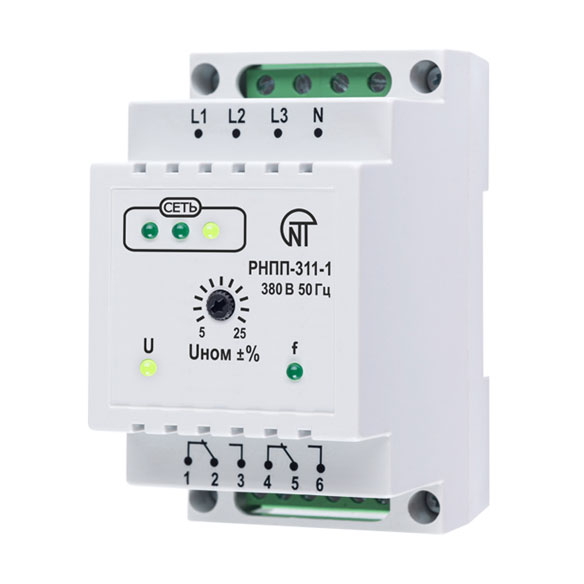

Двухканальное реле напряжения РНПП-311-1 — модификация стандартного реле РНПП-311 производства компании Новатек-Электро. Оно предназначено для защиты холодильного, вентиляционного, компрессорного и другого оборудования от перепадов напряжения, обрывов фаз и прочих аварийных ситуаций в трехфазной сети 380 В/ 50 Гц.

Помимо стандартных функций РНПП-311, РНПП-311-1 также контролирует частоту сети и отключает нагрузку при выходе значений частоты сети за пределы, установленные пользователем (канал f).

Так же как и РНПП-311, изделие оснащено одним совмещенным регулировочным потенциометром, который позволяет установить минимально и максимально допустимое значение напряжения в процентах от номинального.

Работа устройства:

1. После подачи напряжения на реле загораются светодиоды «Сеть». Если напряжение не выходит за пороги срабатывания по напряжению и частоте, то не более чем через 0,5 с включается выходной контакт канала f (замыкаются контакты 4-5).
2. Выход по напряжению, канал U, включается через 5-6 с (замыкаются контакты 1-2).
3. Далее реле постоянно контролирует напряжение и частоту сети.
4. При авариях по напряжению размыкаются контакты 1-2. Гаснет зеленый светодиод «Выход по U».
5. После восстановления параметров по напряжению происходит автоматическое включение нагрузки через 5-6 с.

При авариях по напряжению выход по частоте не отключается.
При авариях по частоте размыкаются контакты 4-5, гаснет зеленый светодиод «Выход по f». Если при этом авария по напряжению не наступила, то выход по
напряжению не отключается (контакты 1-2 остаются замкнутыми). Выход по частоте блокируется, контакты 4-5 остаются разомкнутыми. Для разблокирования реле требуется снять напряжение с РНПП-311-1 и снова подать.

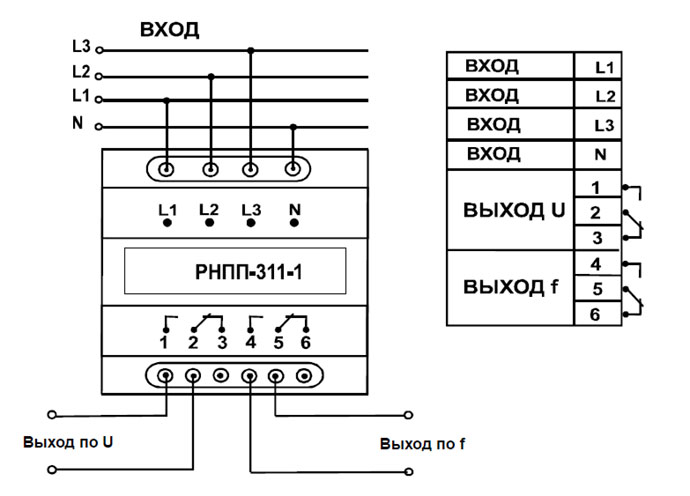

Подключение реле напряжения РНПП-311-1
