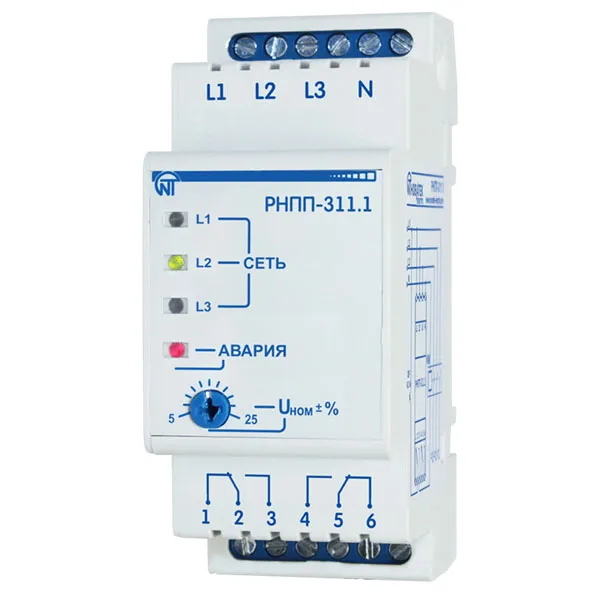

Реле контроля фаз РНПП-311.1

Реле напряжения и контроля фаз РНПП-311.1 производства Новатек-Электро предназначено для защиты бытового и промышленного оборудования путем контроля значений напряжения трехфазной сети и отключения нагрузки в случае:

• недопустимых колебаний напряжения в сети с продолжительностью не менее 0,02 с;
• нарушении амплитудной симметрии сетевого напряжения (перекосе фаз);
• обрыве, нарушении последовательности и слипании фаз.

Диапазон регулирования срабатывания устанавливается пользователем при настройке изделия.

Устройство оснащено одним регулятором срабатывания по максимальному / минимальному напряжению. Регулирование осуществляется в процентах от номинального напряжения, т.е. в положении 10% изделие будет срабатывать при повышении/понижении напряжения на 10% от номинального.

РНПП-311.1 имеет следующие состояния:

Нормальная работа. Напряжение находится в пределах, установленных пользователем. Время автоматического повторного включения истекло. Нагрузка включена. Горят светодиодные индикаторы "Сеть".

Авария по напряжению. Значения напряжения находится вне пределов, установленных пользователем, дольше, чем допускают технические характеристики. Нагрузка отключена. Горит индикатор "Авария". В случае обрыва фазы не горит индикатор "Сеть" соответствующей фазы.

Выдержка времени АПВ. С момента аварии или подачи питания идет отсчет времени АПВ. При восстановлении параметров напряжения по завершении отсчета времени АПВ изделие переходит в состояние "Нормальная работа".

Подробные технические характеристики, а также инструкцию по подключению, настройке и эксплуатации реле вы найдете в Паспорте изделия.

Смотрите другие реле напряжения в основном каталоге.

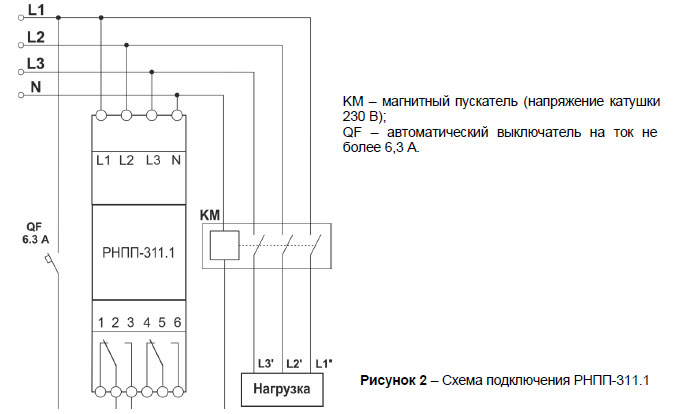

Подключение трехфазного реле напряжения РНПП-311.1
