Токовое реле РМТ-101

Реле максимального тока РМТ-101, Новатек-Электро

■

Область применения:

Генераторные и насосные системы;
Станочное оборудование;
Бытовая техника.

Описание
Характеристики
Поддержка

Проекты
Запросить цену

Описание
Характеристики
Поддержка
Проекты
Запросить цену

Токовое реле РМТ-101 производства компании Новатек-Электро служит для отключения нагрузки однофазной сети при превышении допустимой величины потребляемого тока, пороги которого задаются пользователем при настройке изделия.

Устройство может использоваться как:

Реле ограничения потребляемого тока;
Реле выбора приоритетной нагрузки;
Цифровой амперметр.

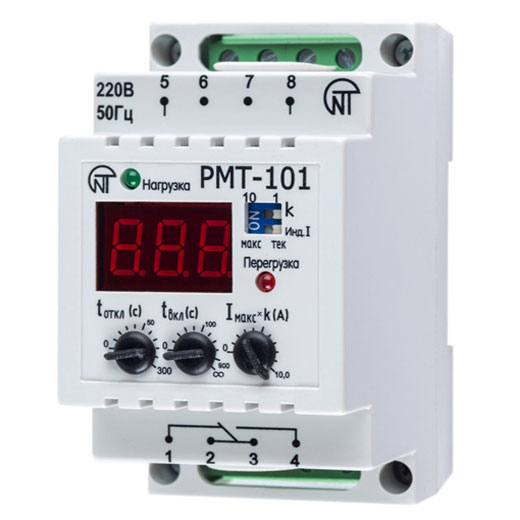

Фронтальная панель устройства оснащена:

Регулировочными потенциометрами для настройки порогов максимально допустимого значения тока, времени срабатывания защиты при превышении максимально допустимого значения тока нагрузки и времени автоматического повторного включения нагрузки после восстановления допустимого значения тока.

Светодиодными индикаторами для отображения состояния нагрузки и аварийного состояния.

Дисплеем для индикации действующего значения тока, максимального значения тока с момента последнего сброса параметра, времени АПВ и настраиваемых значений.

Переключателями для изменения диапазонов значений контролируемого тока нагрузки.

Технические характеристики

Основные характеристики
Номинальное линейное / фазное напряжение питания сети, В	220 / 230
Частота питающей сети, Гц	47 - 53
Диапазон измерения тока, А	0 - 100
Диапазон регулирования значения максимального тока, А	0 - 10
Диапазон регулирования по времени включения, с	0 - 900, ∞
Диапазон регулирования по времени отключения, с	0 - 300
Дополнительные характеристики
Установка	Стандартная DIN-рейка 35 мм
Материал корпуса	Пластик
Цвет корпуса	Белый
Стандарты	-
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В	130 - 300
Мощность потребления (при неподключенной нагрузке), Вт	3,5
Климатическое исполнение	УХЛ 3.1
Степень защиты, IP	40 - лицевая панель 10 - корпус
Класс защиты от поражения электрическим током	II
Температурный диапазон, °C	-20... +45
Гарантия на оборудование
Срок гарантии, мес	60
Срок эксплуатации, мес	120
Логистика
Габаритные размеры (ширина x высота x глубина), мм	52,6 х 90 х 69,1
Объем, м³	0,0003
Вес нетто, кг	0,2

Производитель: Новатек-Электро

Файлы для загрузки:

Описание	Дата и размер
Паспорт Реле Максимального Тока РМТ-101.pdf	19.07.2021 11:17:57 849286 kb.
Сертификат ТС 2017.PDF	19.07.2021 11:17:57 741325 kb.

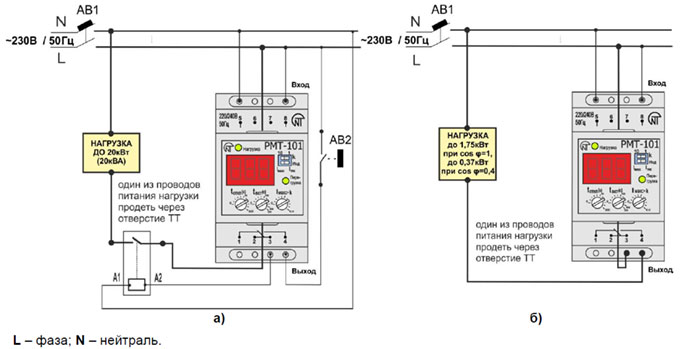

Схема подключения реле тока РМТ-101

Подключение реле максимального тока РМТ-101 схема
