Токовое реле РМТ-104

Реле максимального тока РМТ-104 производства компании Новатек-Электро применяется для:

• Контроля текущего значения тока однофазной нагрузки в диапазонах от 0 до 400 А;
• Отключения потребителей от сети в случае превышения максимально допустимого значения тока, установленного пользователем;
• Автоматического повторного включения нагрузки после возвращения значения тока в допустимые пределы;
• Блокировки автоматического повторного включения нагрузки.

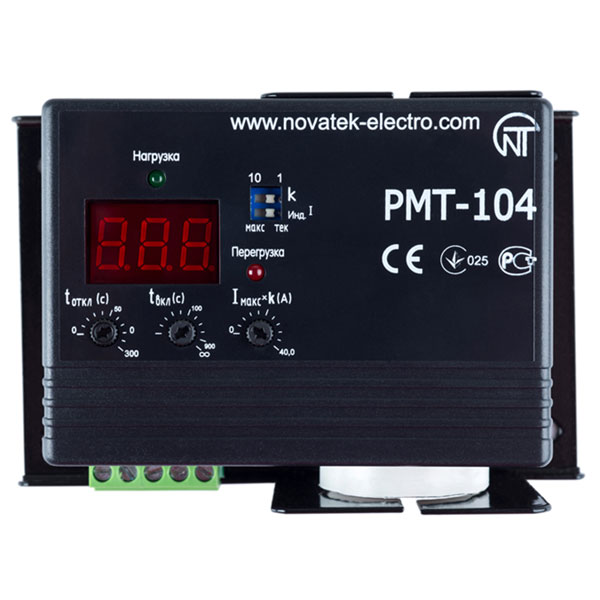

Фронтальная панель устройства оснащена:

Регулировочными потенциометрами для настройки порогов максимально допустимого значения тока, времени срабатывания защиты при превышении максимально допустимого значения тока нагрузки и времени автоматического повторного включения нагрузки после восстановления допустимого значения тока.

Светодиодными индикаторами для отображения состояния нагрузки и аварийного состояния.

Дисплеем для индикации действующего значения тока, максимального значения тока с момента последнего сброса параметра, времени АПВ и настраиваемых значений.

Переключателями для изменения диапазонов значений контролируемого тока нагрузки.

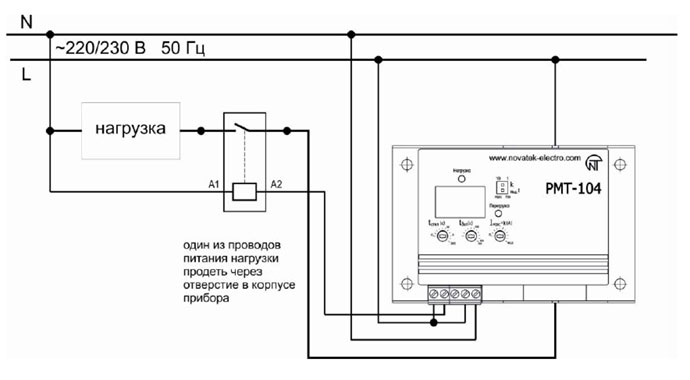

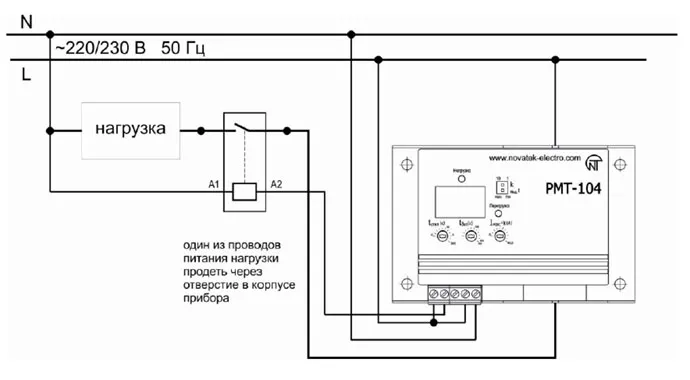

Схема подключения реле максимального тока РМТ-104
