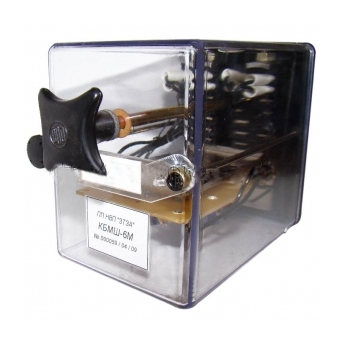

Блок конденсаторный штепсельный КБМШ-5

Блоки конденсаторные штепсельные типа КБМШ выполнены в габаритах реле НМШ и устанавливаются на штепсельных розетках малогабаритных реле.

Элементы блоков (конденсаторы, резисторы, диоды) размещают на скобе, которая крепится к основанию.

Монтаж блоков выполняется гибким проводом марки ПМВГ или МГШВ сечением не менее 0,35 мм².

Учитывая, что конденсаторы имеют значительный разброс характеристик по емкости, необходимо производить предварительную проверку и подбор конденсаторов по емкости и току утечки.

Нормальная работа блоков должна обеспечиваться в течение 10 тыс. ч

Электрическая прочность и сопротивление изоляции. Изоляция блоков должна в течение 1 мин ±5 с выдерживать без пробоя испытательное напряжение 1000 В переменного тока частотой 50 Гц, приложенное между всеми токоведущими частями и корпусом, при мощности испытательной установки не менее 0,5 кВА. Погрешность измерения испытательного напряжения не должна превышать ±5%.

Сопротивление изоляции всех токоведущих частей блоков по отношению к корпусу при относительной влажности воздуха до 90% и температуре +20°С должно быть не ниже 200 МОм. При температуре +25°С и относительной влажности до 98% — не менее 50 МОм.

Измерение сопротивления изоляции производится любым методом, обеспечивающим погрешность измерения не более ±20% при напряжении постоянного тока 500 В. При этом испытании все выводы соединяют между собой, а испытательное напряжение подключают одним полюсом к выводам и другим — к корпусу конденсаторного блока.

Условия эксплуатации. Конденсаторные блоки изготовляют для следующих условий эксплуатации:

— температура окружающего воздуха от -40 до +60°С;

— относительная влажность окружающего воздуха до 90% при температуре +20°С и до 98% при температуре +25°С;

— рабочее положение блоков горизонтальное. Допускается отклонение от рабочего положения не более чем на 5° в любую сторону.

Блоки КБМШ должны храниться в закрытом вентилируемом помещении в картонных коробках при температуре от 1 до 40°С, относительной влажности окружающего воздуха не более 80% и отсутствии в окружающей среде агрессивных примесей.

Габаритные размеры блоков 180x87x112мм; масса 1,2кг.
