Область применения:
- В системе ЭЦ-12 блоки БВМШ используются в схемах отмены маршрутов, искусственной разделке, питания медленнодействующих повторителей путевых реле, питания лучевых реле.

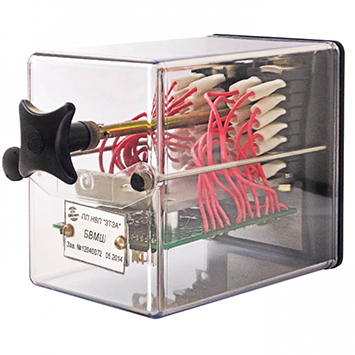

Блок времени БВМШ конструктивно выполнен в корпусе реле НМШ.
Блок БВМШ получает питание от источника постоянного тока напряжением 12 В+10% или 24 В+10% и позволяет получить шесть различных ступеней выдержки времени, которые при температуре окружающей среды (20+5)°С и напряжении питания 12 В+10% или 24 В±10% следующие:
|
|
||||||||||||||
|
Электрическая прочность и сопротивление изоляции. Изоляция блока должна выдерживать без пробоя в течение 1 мин испытательное напряжение 2000 В переменного тока частотой 50 Гц, приложенное между всеми токоведущими выводами и корпусом блока, при мощности испытательной установки не менее 0,5 кВ А.
Сопротивление изоляции между всеми токоведущими частями и корпусом блока должно быть не менее 200 МОм в нормальных климатических условиях и 50 МОм при температуре 25°С и относительной влажности 98%.
Измерение сопротивления изоляции производится любым методом при напряжении постоянного тока 500 В,
