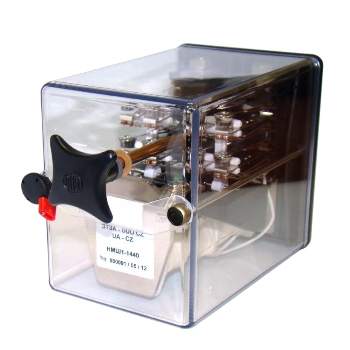

Реле типа НМШ, НМШМ

Реле нейтральные малогабаритные постоянного тока типов НМШ и НМШМ предназначены для осуществления электрических зависимостей в устройствах автоматики и телемеханики на железнодорожном транспорте.

Обмотки нормально действующих реле НМШ складываются из двух катушек, намотанных на шпули. Шпули изготовлены из фенопласта.

Медленнодействующие реле НМШМ в зависимости от величины замедления на отпускание якоря выпускаются двух видов:

1. С обмоткой, складывающейся из двух катушек на шпулях из красной меди;

2. С одной катушкой на шпуле из красной меди, а вместо второй катушки помещается целая бронзовая гильза (МГ).

Бронзовая гильза устанавливается для получения громадных замедлений на отпускание якоря на месте первой катушки.

Электрические и временные черты реле при относительной влажности воздуха до 90% и температуре +20°С должны соответствовать данным, указанным в таблице.

Контактная совокупность нейтральных малогабаритных реле зависит от их типа: НМШ1 и НМШМ1 — 8 фт; НМШ2 и НМШМ2 — 4 фт; НМШ3 — 2 фт, 2 ф; НМШ4 и НМШМ4 — 4 фт, 4ф.

Для последовательного либо параллельного включения обмоток на розетке реле устанавливают перемычки: для последовательного 2—3 и параллельного 1—2 и 3—4.

Любой замыкающий и размыкающий контакт реле типов НМШ1, НМШ2, НМШ3, НМШ4 обязан обеспечивать не менее 1,2•106, а реле типов НМШМ1, НМШМ2, НМШМ4 — не менее 0,6•106 выключений и включений электрических цепей

постоянного тока при нагрузке 2 А и напряжении 24 В либо цепей переменного тока при активной нагрузке 0,5 А и напряжении 220 В.

Любая полная контактная несколько складывается из подвижных (неспециализированных), замыкающих (фронтовых) и размыкающих (тыловых) контактов.

Замыкающие (фронтовые) контакты — плоские медные пружины с графито-серебряными наклепами; размыкающие (тыловые) и подвижные (неспециализированные) контакты — плоские пружины с серебряными наклепами.

Переходное сопротивление замыкающих (фронтовых) контактов (серебро—уголь) без контактов штепсельной розетки должно быть не более 0,25 Ом, с контактами розетки — не более 0,30 Ом.

Переходное сопротивление размыкающих (тыловых) контактов (серебро—серебро) без контактов штепсельной розетки — не более 0,03 Ом, с контактами розетки — не более 0,08 Ом.

Реле надежно действующий при температуре окружающего воздуха от –50°С до +60°С с относительной влажностью до 90% при температуре +20°С и до 70% при температуре +40°С.
