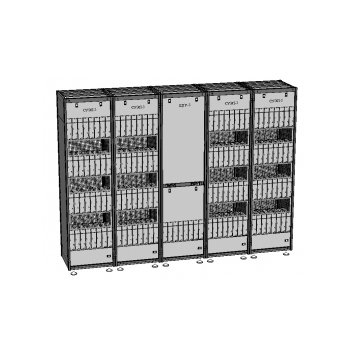

Электропитающая установка СУЭП-2, СУЭП-3 с ЩТР

Стойки СУЭП-3 48/800-3232 и СУЭП-3 60/640-3232 выполнены на базе выпрямительных модулей ВБВ 48/25-3К(МК) и ВБВ 60/20-3К соответственно.

ЭПУ в составе СУЭП-3 и щита ЩТР-3 обеспечивает

• электропитание нагрузки с одновременным зарядом или непрерывным подзарядом аккумуляторной батареи;
• распределение тока нагрузки между параллельно работающими выпрямителями;
• селективное отключение неисправного выпрямителя;
• защиту входных цепей от импульсных перенапряжений (опционально);
• защиту входных цепей, цепей нагрузки и аккумуляторной батареи от токовых перегрузок и короткого замыкания;
• отключение контакторов в цепи аккумуляторной батареи и нагрузки при снижении выходного напряжения до заданного значения и включение контакторов при восстановлении выходного напряжения до номинального значения (при наличии контакторов);
• ограничение тока заряда аккумуляторной батареи на уровне (0,1…1) С10;
• проведение ускоренного заряда аккумуляторной батареи напряжением 2,3-2,35 В/эл;
• проведение выравнивающего заряда аккумуляторной батареи;
• термокомпенсацию выходного напряжения;
• проведение тестирования аккумуляторной батареи для оценки ёмкости;
• подсчет ёмкости разряда при пропадании напряжения сети переменного тока;
• контроль напряжения и тока нагрузки и аккумуляторной батареи;
• контроль напряжения и тока каждого выпрямителя;
• контроль состояния аппаратов защиты в цепях нагрузки;
• контроль состояния беспотенциальных («сухих») контактов внешнего оборудования, подключенных к дискретным входам.
