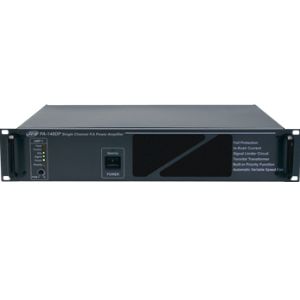

Усилитель мощности PA-124DP/DPT 240 Вт

Усилитель мощности PA-124DP/DPT 240 Вт
  • Photo

Область применения:


• предназначен для передачи звуков в системах трансляции и оповещения

  • Запросить цену

PA-124DP/DPT - это усилитель мощности 240 Вт с приоритетным входом, встроенным лимитером, многоступенчатой защитой, индикатором неисправности.

Усилитель имеет выходы напряжением 25 В, 35 В, 50 В, 70 В и 100 В для согласования с сопротивлением линии.

Предусмотрено быстрое переключение с переменного напряжения питания ~ 220 В на постоянное ±24 В.

Опция модуля определения неисправности (FD-200) позволяет обнаружить неисправность трансляционной линии или усилителя, и с помощью релейного контакта позволяет автоматически заменять неисправный усилитель при использовании блока FS-3381.

Приоритетный релейный контакт выходного разъема усилителя позволяет реализовать аварийное оповещение при 3-х проводном или 4-х проводном включении, требующем напряжения питания ±24 В.

Входной уровень 0 Дб (0,775 В) 66 кОм симметричный (1 программный и 1 приоритетный вход).

Особенности усилителя:

  • Автоматически изменяемая скорость вентилятора.
  • Защита от перегрузки по току.
  • Защита от бросков переменного тока питания.
  • Защита от короткого замыкания по выходу.
  • Наличие выхода ±24 В к внешним устройствам (макс.ток 500 мА).
  • Дистанционное управление включением усилителя из режима ожидания.
  • Съемные винтовые разъемы для облегчения включения усилителя.
  • При срабатывании управления приоритетного входа уровень входного сигнала программного входа (PGM) затухает.
  • Наличие приоритетного входа и управления приоритетным входом.
  • НЧ фильтр 400 Гц для выравнивания качества звука.

Добавочная функция серии DPT:

  • Контроль неисправностей вентилятора охлаждения и предохранителей по переменному и постоянному току.
Технические характеристики
Выходная мощность 240 Вт
Нелинейные искажения (1 кГц) < 0,4 %
Рабочий диапазон частот (-3 дБ) 35 Гц — 20 кГц
Чувствительность / Импеданс PGM : 0 дБ (0,775 В)/66 кОм балансный
PREORITY : 0 дБ (0,775 В)/66 кОм балансный
Отношение сигнал / шум > 100 дБ (характеристика «А»)
Входной фильтр 400 Гц/-3 дБ
Напряжение питания 230 В 50 Гц, +24 В
Выходное напряжение / Импеданс 25 В/2,6 Ом; 50 В/10,4 Ом; 100 В/41,7 Ом
Потребляемая мощность 650 Вт
Потребляемый ток при 1/8 ном. мощности (230 В) 1,6 А
Потребляемый ток при 1/3 ном. мощности (230 В) 2,3 А
Номинальный потребляемый ток (230 В) 3,7 А
Габаритные размеры 483x88x374 мм
Масса 14 кг
Производитель: JDM
Файлы для загрузки:

Описание Дата и размер
Руководство по экксплуатации PA.pdf 18.02.2015 13:47:19
2388961 kb.
