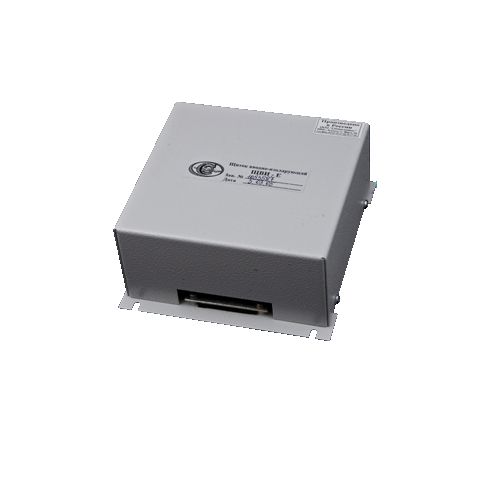

Щиток вводно-изолирующий ЩВИ-Е — цена и фото

■

Область применения

Описание
Характеристики
Поддержка

Запросить цену

Описание
Характеристики
Поддержка
Запросить цену

Назначение изделия

ЩВИ-Е предназначен для защиты от грозовых разрядов и опасных перенапряжений аппаратуры промежуточных пунктов поездной диспетчерской и станционной связи на участках железных дорог, электрифицированных на переменном токе.

Отличительные особенности

Использование современной быстродействующей элементной базы в цепях защиты от перенапряжений. Защита от мощных импульсов перенапряжений. Высококачественный согласующий трансформатор, ослабляющий сигнал не более 1,5% в диапазоне частот 300…3400 Гц.

Технические характеристики

Масса ЩВИ-E не более 0,85 кг.

Габаритные размеры ЩВИ-E не более (150?140?65) мм.

Линейная и станционная обмотки, изолированные друг от друга, выдерживают без пробоя и перекрытия изоляции испытательное напряжение переменного тока 2000 В частотой 50 Гц.

Сопротивление изоляции линейной обмотки изолирующего трансформатора относительно станционной обмотки в нормальных климатических условиях не менее 2000 МОм.

Затухание емкостной асимметрии изолирующего трансформатора на частоте 1000 Гц с линейной стороны не менее 74 дБ.

Затухание, вносимое щитком ЩВИ-Е в тракт передачи «промежуточный пункт — линия» и в тракт приема «линия — промежуточный пункт», не более 1,5 дБ в диапазоне частот 300…3400 Гц.
