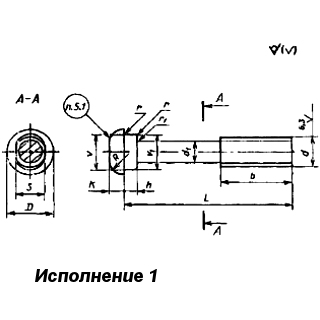

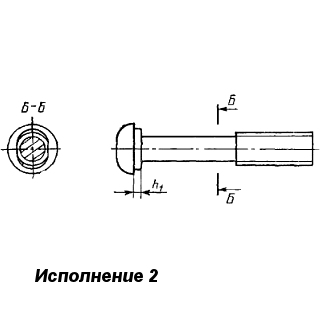

Болты исполнения 1 (см. чертеж) используются для скрепления двухголовыми накладками стыков железнодорожных рельсов типов Р38, Р43, Р50, Р65, Р75; а болты исполнения 2 - для изолирующих стыков указанных типов рельсов.
На головке рельсовых болтов нанесена буква К.
На рельсовых болтах класса прочности 10,9 дополнительно наносится буква П.
Болты укомплектовываются гайками по ГОСТ 11532-93.
Марка стали: 35 и 30ХР
Класс точности рельсовых болтов: C
Класс прочности: 8.8 и 10.9 Резьба метрическая с полем допуска 8q
|
d |
|
М22 |
М24 |
М27 | |
|
D (предел, откл. ±1,25) |
|
37 |
40 |
46 | |
|
К (предел, откл. ±0,9) |
|
13 |
14 |
17 | |
|
V |
Пред.откл -1,0 |
31 |
33 |
38 | |
|
V1 |
30 |
32 |
37 | ||
|
S (предел, откл. ± 2,1) |
22 |
24 |
27 | ||
|
h |
Предел, откл. -1,8 |
12 | |||
|
h1 |
б | ||||
|
b (предел, откл. +б) |
56 |
66 | |||
|
Шаг резьбы болта, Р |
2,5 |
3,0 | |||
|
L исполнения (предел, откл. +6) |
1 |
135 |
150 |
160 | |
|
2 |
140 |
160 |
180 | ||
