Назначение изделия

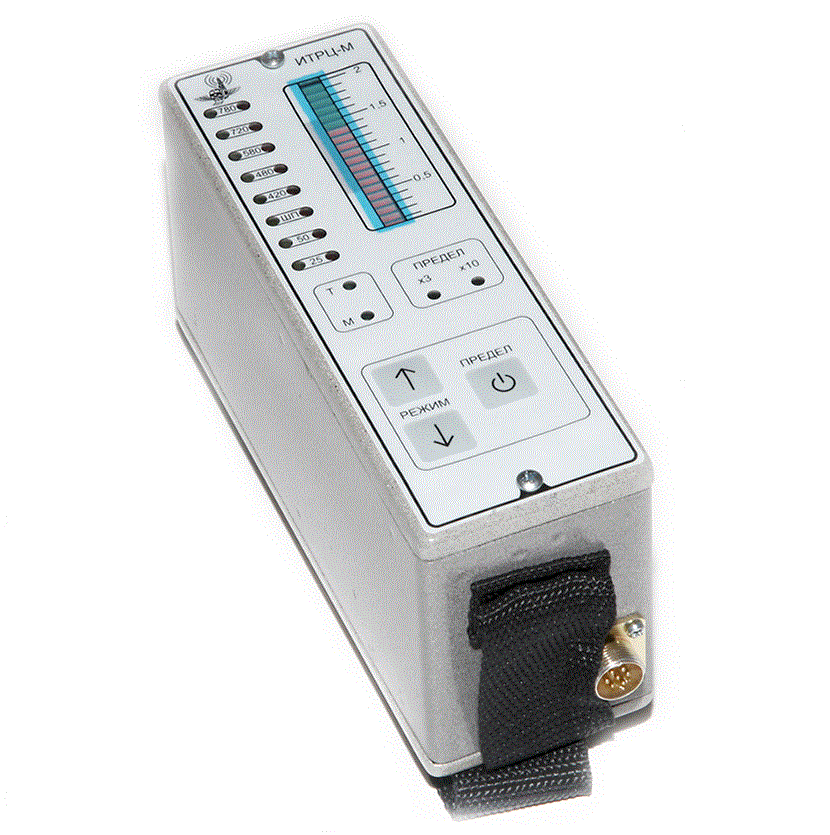

ИТРЦ-М (индикатор тока рельсовых цепей) предназначен для:

индикации частоты сигнального тока в рельсовой линии

относительной оценки изменения уровня сигнального тока на выбранной частоте в рельсовой линии

индикации намагниченности (магнитной индукции) рельсовых стыков

оценки правильности временных параметров кодовых сигналов (по первому интервалу сигналов «Ж» и «З»).

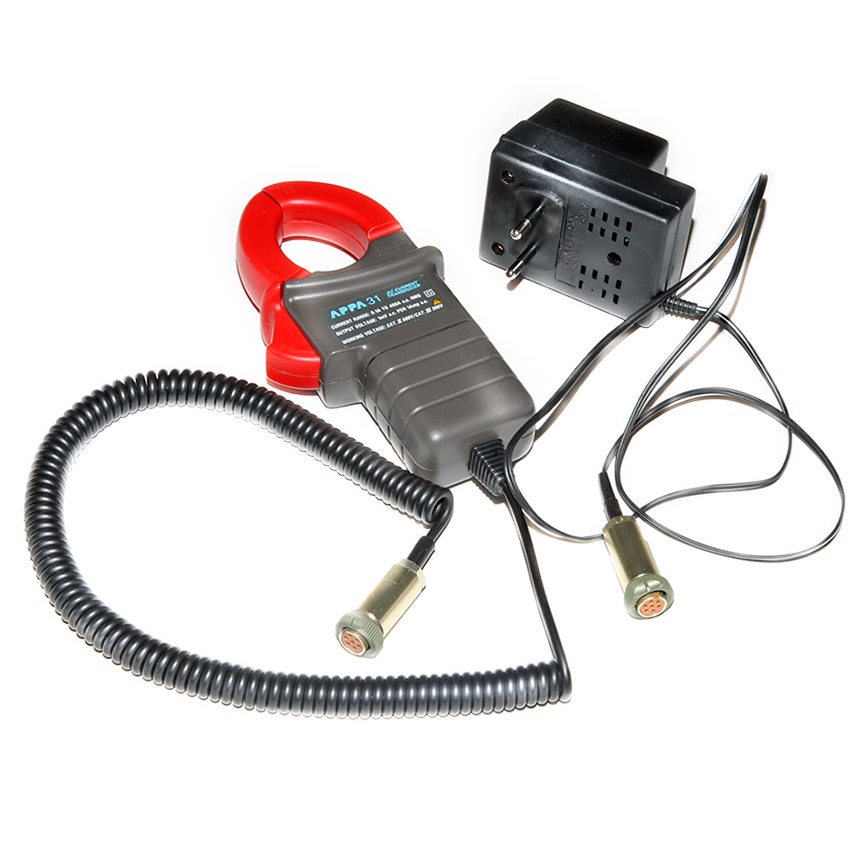

ИТРЦ-М применяется для оперативного определения причин нарушения нормальной работы рельсовых цепей железных дорог индуктивным методом, как при помощи встроенной антенны, так и при помощи внешних токовых клещей, входящих в комплект поставки индикатора, позволяющих в значительной степени расширить функциональные возможности изделия, что дополнительно облегчает поиски неисправностей рельсовых цепей.

Комплектность (базовый вариант)

индикатор ИТРЦ-М
аккумулятор (ААА) - 6 шт.
зарядное устройство
руководство по эксплуатаци

Достоинства ИТРЦ-М (индикатор тока рельсовых цепей) перед аналогичными приборами других производителей:

цифровая обработка сигналов, обеспечивающая высокую стабильность параметров индикатора во всём интервале рабочих температур;
яркая и удобная светодиодная шкала;
наглядное отображение режимов измерения;
удобное управление;
мгновенная индикация частоты сигнального тока;
высокая помехозащищенность;
безынерционность при индикации (измерении) тока в рельсовой цепи;
ударопрочный корпус.

Технические характеристики

Частота входного сигнала, Гц	Затухание на частоте соседнего канала, не менее, дБ	Затухание на частоте гармоник тягового тока, не менее, дБ	Диапазоны сигнальных токов в рельсовой линии, усиление мин, А	Диапазоны сигнальных токов в рельсовой линии, усиление макс, А
25±0,25	40	-	1-20	0,1-2,0
50±0,5	40	-	1-20	0,1-2,0
175±2 по заказу	40	20(150 Гц)	1-20	0,1-2,0
4540-5550(ШП)	40	-	0,1-2	0,1-0,2
420±2	40	40(350,450 Гц)	0,1-2	0,01-0,2
480±2	40	40 (450 Гц)	0,1-2	0,01-0,2
580±3	40	-	0,1-2	0,01-0,2
720±4	40	-	0,1-2	0,01-0,2
780±4	40	-	0,1-2	0,01-0,2

Рабочие условия применения ИТРЦ-М:

температура окружающего воздуха	от минус 30 до 40?С;
относительная влажность	до 98% при температуре 25?С;
Ток потребления	не более 50 мА.
Напряжение питания	6 - 9 В
Масса ИТРЦ-М не более	0,7 кг.
Габаритные размеры	155 х 52 х 85 мм

Производитель: Россия

Файлы для загрузки:

Описание	Дата и размер
itrc-mc.djvu	03.06.2019 21:41:59 696581 kb.
