Система акустического контроля опор контактной сети (САКОКС)

Преимущества САКОКС

• Возможность диагностики устойчивости и степени закрепления опорной конструкции в целом;
• Возможность диагностики эксплуатационного состояния подземной части опоры и жесткости ее закрепления без откопки;
• Возможность диагностики качества монтажа опор контактной сети и опорных конструкций мачт светофоров и введения акустического паспорта в акт приемки строительно-монтажных работ.
• Возможность эксплуатации комплекса САКОКС в широком диапазоне температур (-20?С…+40?С);
• Мобильность комплекса;
• Низкая норма времени на диагностирование одной опоры;
• Расчетный экономический эффект от сокращения трудовых затрат на оценку состояния 1000 опор – экономия 931 349,48 рублей. (по сравнению с трудозатратами на диагностику согласно Указаниям №146-2008)

Краткое описание

Возникновение и развитие дефектов в материале опоры происходит под воздействием статических нагрузок самой опоры и динамических нагрузок под действием ветра, а так же под действием колебаний почвы от проходящих поездов.

Степень опасности дефектов в итоге определяют устойчивость опоры. Путем сравнения параметров виброскорости (амплитуда, перемещение опоры, спектр виброскорости) с критическим значением, введенным в память блока обработки информации можно судить о текущем техническом состоянии диагностируемой опоры.

На исследуемой опоре контактной сети устанавливают виброакустический комплекс. Схема установки САКОКС представлена на рис. 1. Стойка (1) установлена на фундамент (2). На стойку крепится с помощью крепления (5) вибратор (4) на высоте L (1,4-1,6 м). Частота и сила воздействия вибратора управляется с помощью регулятора (7). Регулятор питается переменным напряжением от генератора (6). Вибродатчик (3) подключен к виброметру (8). Данные полученные с вибродатчика сохраняются в ПЗУ виброметра. Постанализ акустической информации производится на ПК (9).

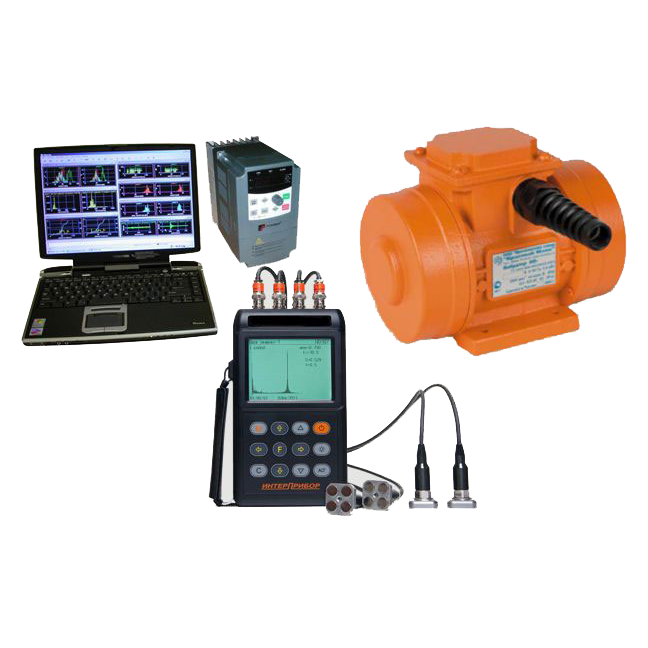

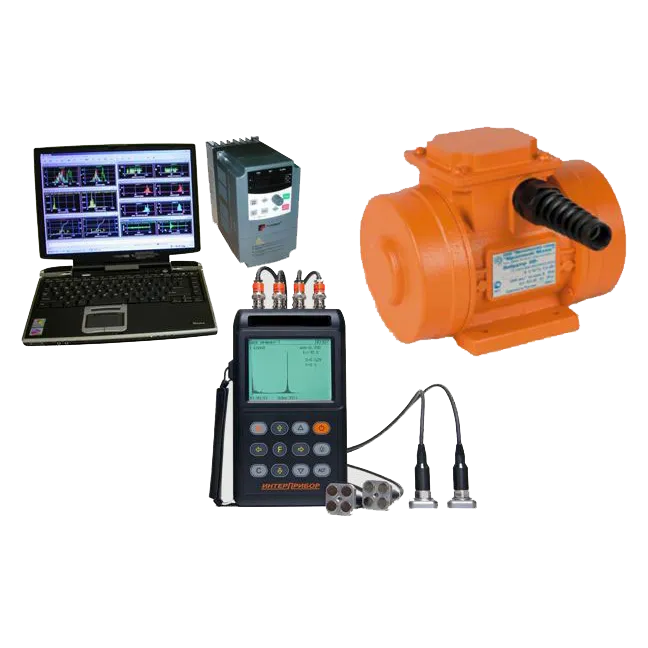

Состав системы САКОКС

• Персональный компьютер (ПК)
• Регулятор частоты вращения вибратора
• Крепление вибратора
• Вибратор
• Виброметр
• Руководство по эксплуатации комплекса

Критерии оценки

Работа системы диагностики и контроля САКО основана на методе вибродиагшностики. Метод заключается в следующем: вибратор оказывает калиброванную нагрузку на опорную конструкцию (опора контактной сети, мачта ж/д светофора). На опоре контактной сети устанавливаются двухкоординатные датчики виброскорости. Регистрируется амплитуда и спектр виброскорости опоры.

Результаты измерений по каждому каналу выводятся в виде соответствующих графиков на дисплей (рис. 2) и сохраняются в ПЗУ виброметра, входящего в комплект диагностической системы. После синхронизации виброметра с ПК, программное обеспечение позволяет, производить постанализ и каталогизацию информации о техническом состоянии опорных конструкций, полученной с помощью виброметра.
