СДПС-Ц1 Комплект оборудования станционной парковой связи

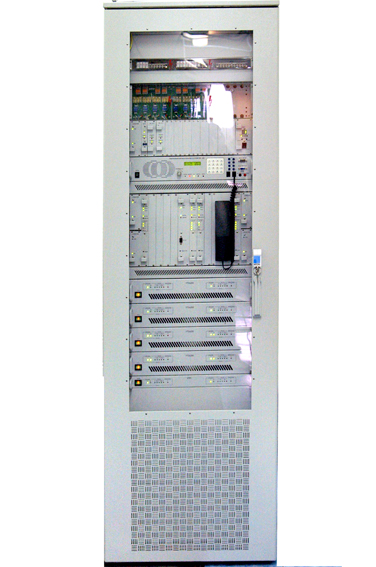

СДПС-Ц1  Комплект оборудования станционной парковой связи
  • Photo

    Область применения:
  • применяется для организации технологической связи на железнодорожных станциях, грузовых дворах и промышленных предприятиях.

  • Запросить цену

Назначение изделия

Комплект оборудования СДПС-Ц1 предназначен для организации громкоговорящей двухсторонней связи на железнодорожных станциях, грузовых дворах и объектах промышленных предприятий. СДПС-Ц1 обеспечивает работу в парках, имеющих до 20-х фидеров громкоговорящего оповещения линий парковых переговорных устройств и до 16 линий руководителей

Таблица элементов и составных частей
Наименование  и обозначение оборудования Кол-во Назначение
"1. Стойка коммутационно-усилительная СКУ ШМКВ.468351.005" 1 Предназначена для сопряжения переговорных устройств, пультов руководителей и фидеров ГГО с коммутационным устройством и обеспечивает установление соединений для громкоговорящего оповещения или переговоров между руководителями и исполнителям технологической работы на станции.
2. Усилитель трансляционный УТ200, УТ200М, УТ 600, УТ600М" 0 - … "Предназначены для организации громкоговорящего оповещения, трансляции музыкальных программ на объектах ЖД транспорта, промышленных предприятиях и т. д. Усилители трансляционные УТ200М и УТ600М могут обеспечивать организацию двухсторонней громкоговорящей связи между руководителем и исполнителями технологических процессов на небольших железнодорожных станциях, конфигурация которых не предполагает выделения отдельных районов оповещения"
"3. Вводно-защитное устройство ВЗУ?СДПС 30/12 ВЗУ?СДПС 60/24" 1 Предназначено для защиты оборудования от опасных напряжений и токов, возникающих в линиях ПР, ПУ и ГГО при грозовых разрядах, при опасных влияниях электротяговой сети железнодорожного транспорта и при соприкосновении проводов линий связи с проводами линий электропередачи
"4. Пульт руководителя цифровой ПР.Ц ШМКВ.468351.008" 0 - 8 Предназначен для работы руководителей с количеством фидеров до двадцати
"5. Пульт руководителя упрощенный ПР.У1 ШМКВ.468351.032-01" 0 -8 Предназначен для работы руководителей с количеством фидеров до трех.
"6. Переговорное устройствоПУ ШМКВ.468351.014-01" по заказу Предназначено для: вызова двух руководителей и ведения переговоров в режимах «ГРОМКО» или «ТИХО».
"7. Переговорное устройство внутреннее ПУ.В ШМКВ.468351.014-02" по заказу Предназначено для: вызова двух руководителей, ведения переговоров в режимах «ГРОМКО» или «ТИХО» и громкоговорящего оповещения на группу фидеров.
"8. Переговорное устройство упрощенное ПУ.У <ШМКВ.468351.023-01" по заказу Предназначено для: вызова одного руководителя и ведения переговоров только в режиме «ГРОМКО».
"9. Громкоговоритель ГР-10.02 ГР-25.02" по заказу Предназначен для использования в системах оповещения и трансляции.

Комплект поставки

Комплект оборудования СДПС-Ц1 позволяет организовывать системы станционной громкоговорящей связи различной сложности в зависимости от количества руководителей, фидерных линий ГГО и линий переговорных устройств. В пределах одной технологической зоны станции путем подбора комплекта оборудования СДПС-Ц1 можно изменять количество подключаемых линий абонентов, мощность усилительного оборудования, основных и резервных УТ в соответствии с таблицей.


Линии абонентов Количество шт Мощность, Вт
1. Линии ПР 4, 8, 12, 16
2. Линии ПУ от 2 до 20
3. Фидерные линии от 2 до 20
3.1. Мощность одной линии ГГО 200 или 600
3.2. Количество резервных УТ 2 или по количеству основных УТ
Функциональные возможности и характеристики
    СДПС-Ц1 обеспечивает:
  • независимое громкоговорящее оповещение по фидерам (до 20-и фидеров);
  • подключение до 16 пультов руководителей;
  • подключение до 20 линий переговорных устройств
  • организацию «тихой» связи между командирами и линиями ПУ;
  • возможность подключения до 2-х речевых информаторов для передачи поступающих сигналов по фидерам;
  • возможность подключения контрольных громкоговорителей для прослушивания переговоров в системе СДПС-Ц1
  • дистанционное электропитание переговорных устройств и пультов руководителей по двухпроводной линии связи;
  • автоматическое переключение фидерной линии на резервный усилитель в случае отказа основного;
  • возможность включения в сеть мониторинга (СМА) по стыку Ethernet с использованием IP-протокола;
  • выдачу обобщенного сигнала «АВАРИЯ» (сухой контакт);
  • возможность подключения регистрирующего устройства для записи переговоров;
  • возможность проверки основных параметров и оперативного определения неисправных функциональных узлов и модулей с помощью контрольно-испытательного устройства.
Производитель: Россия
